反 應 結 構 材 料 （ ｒｅａｃｔｉｖｅ　ｓｔｒｕｃｔｕｒａｌ?。恚幔簦澹颍椋幔欤?，RSMs ）是一種兼具結構強度和釋能效應的結構-功能一體化材料，最早由 Ｈｕｇｈ 等 ［1] 以反應破片（ｒｅａｃｔｉｖｅｆｒａｇｍｅｎｔｓ ）的形式提出。 RSMs在常規狀態下保持穩定，但在極端載荷（如高溫，高速撞擊等）作用下，可以誘發組元間以及組元與環境間的高放熱反應，產生強烈的燃燒甚至類爆轟效果 ［2-3] 。用 RSMs來代替傳統戰斗部中的惰性部件，如殼體、破片等，可以實現動能侵徹與化學能相結合的雙重毀傷效果，大幅提升傳統戰斗部的毀傷威力 ［4] 。由于RSMs 在軍事裝備方面較高的應用價值，成為當前高效毀傷領域的一個研究熱點。特殊的服役環境要求反應結構材料具備以下特點：（1 ）足夠高的強度和一定的塑性，確保材料在爆炸驅動和侵徹目標過程中的完整性；（2 ）足夠高的密度，確保材料在飛行末端保持優良的侵徹能力；（3 ）盡量大的活性元素占比，確保材料在反應過程中提供有效的二次毀傷增益。因此，綜合性能優異的高密度 RSMs在新一代武器裝備發展中有著強烈的需求。根據材料成分特點，目前RSMs主要分為3類：金屬／聚合物型，代表體系如 Ａｌ-ＰＴFe[5]和 Zr－ ＰＴFe[6] ；金屬／金屬氧化物型（鋁熱劑型），代表體系如 Ａｌ ／ Fe₂O₃[7]和 Ａｌ／ＣｕＯ[8] ；金屬合金型，如 Ａｌ基多元合金 [9-10] 、非晶合金 ［11] 等。其中，金屬／聚合物型和金屬／金屬氧化物型RSMs雖然具有優良的能量釋放特性，但是密度和強度較低，限制了其實際應用 ［12-13] 。相比之下，金屬合金型 RSMs 的強度、密度調控空間大，且釋能特性優良，更具應用潛力 ［14] 。 W-Zr 合金屬于典型的金屬合金型RSMs ，其組元W具備很高的密度和強度，可以確保材料在飛行末端足夠的侵徹能力，組元Zr則具備較高的燃燒熱值和絕熱火焰溫度，是W-Zr合金能量釋放的主要來源，兩組元結合得到的W-Zr合金 RSMs兼具高密度、高強度、高反應釋能等優點，受到國內外研究人員的廣泛關注 ［15] 。 W-Zr 合金 RSMs 作為一種極具應用潛力的釋能-結構一體化材料，已成為多功能毀傷材料領域的一個重要發展方向。本文總結了W-Zr合金的主要制備方法及工藝流程，并對不同工藝制備合金的力學性能進行了統計對比，重點關注W-Zr 合金在侵徹能力以及釋能特性上的表現，梳理出影響Ｗ-Zr合金進一步推廣應用的關鍵問題，并在此基礎上提出了未來W-Zr合金 RSMs的發展思路，以供后續研究者參考。

1、制備工藝

1.1　 粉末冶金法

元素Ｗ的熔點高（3422℃ ）、流動性差，很難通過熔煉工藝制備得到成分均勻的W-Zr合金。粉末冶金法是當前制備W-Zr合金 RSMs的主要方法，可分為壓制-燒結兩步法、熱壓法以及機械合金化法。

1.1.1　 壓制-燒結兩步法

壓制-燒結（ｐｒｅｓｓ-ｓｉｎｔｅｒ ）兩步法工藝簡單、適用性強、易于實現試件的批量生產，在復合材料的生產制備中有著廣泛的應用。張將等 ［16] 采用壓制-燒結兩步法制得密度9.45g/cm3 、致密度超過90％的 W-Zr合金，合金展現出優異的動態強度及反應特性。李朋輝 ［17] 采用模壓制備圓柱狀坯體后，在氬氣氛圍下升溫至1600℃保溫2ｈ得到不同配比的 W-Zr合金（Ｗ20 ／Zr80和 Ｗ57 ／ Zr43 ），但密度測試結果顯示兩類合金致密度均在75％左右，存在大量缺陷，嚴重影響合金的強度。由于壓制-燒結兩步法為無壓燒結，在燒結過程中缺少外在的致密驅動力，要實現W-Zr合金的近全致密，燒結溫度應當接近或高于Zr的熔點溫度（1822℃ ）。

秦穎楠等 ［18] 采用冷等靜壓制坯，將燒結溫度提升至2200℃，保溫3ｈ ，成功制備出致密度較高且力學性能滿足相應指標的W／Zr基 RSMs ，但是2200℃的成型溫度對于燒結設備提出了較高的要求。 Ｄａｓ等 ［19] 報道了一種在較低溫度下制備細晶W-Zr 合金的方法，實驗將納米Cr2O3 顆粒引入W和 Zr混合粉末，并通過20ｈ的球磨活化以降低燒結溫度。結果顯示，球磨活化后的混合粉末經 500 MPa 壓實后，在1500 ℃ 保溫2ｈ得到了致密度91.46％的 W-Zr合金。

1.1.2　 熱壓法

熱壓（ ｈｏｔ?。穑颍澹螅螅椋睿?， ＨＰ ）燒結，又稱加壓燒結，是將壓制和燒結兩個工序一起完成，在加熱的同時施加外部壓力，強化燒結過程，因而可以在較低溫度下實現材料的全致密化。此外，熱壓燒結還可以在一定程度上抑制晶粒長大，是制備高性能難熔金屬基復合材料最為常用的工藝 ［20] 。

Ｘｉｅ等[21] 為獲得高強、高延展性的 W-Zr合金，在2200℃/70 MPa的條件下保溫10ｈ得到全致密的Ｗ-Zr-Ｙ 2 Ｏ 3 合金，經150 ℃軋制強化后，材料的極限拉伸強度為911MPa ，斷裂伸長率達到3.2％ ，展現出良好的綜合力學性能。劉曉俊等 ［15] 采用熱壓燒結方法制備了不同配比的W-Zr 合金，燒結工藝為 1500℃ ／ 20MPa ， 2～3ｈ 保溫時間，燒結后樣品致密度為 87.5％～99.2％ ，材料的準靜態壓縮強度達到 1000MPa 以上。

可以發現，壓力的施加極大地降低了W-Zr 合金的致密溫度。 Ｓｈａｎｇ 等 ［22] 同樣選取 1500 ℃ ／20MPa 作為熱壓工藝參數，保溫時間延長至 8ｈ ，獲得的W25.8 －Zr74.2 合 金 長 桿 密 度 7.83 ｇ ／ ｃｍ3 ，致 密 度 提 升 至99.6％ ，說明延長保溫時間同樣有助于提升Ｗ-Zr合金樣品的致密度。由此可見，在W-Zr合金 RSMs的制備上，熱壓燒結相較于無壓燒結所須致密溫度更低，并且致密度普遍增加，更具加工優勢。另外，燒結溫度的降低還可以有效減少W2 Zr， ZrＣ 等化合物的生成，有助于保留合金的釋能潛力。

1.1.3　 機械合金化法

機械合金化（ ｍｅｃｈａｎｉｃａｌ?。幔欤欤铮椋睿?， ＭＡ ），也被稱為高能球磨，是通過磨球對混合粉末長時間的高速撞擊碾壓，促使不同組元之間發生原子擴散和固相反應，進而實現合金化 ［23] 。 ＭＡ 屬于非平衡加工工藝，并且是在室溫或低溫條件下進行，跳過了熔化、凝固等加工過程，因此往往可以生產出平衡加工工藝無法制備的高性能材料體系，在制備高熔點合金、亞穩態納米復合材料等方面具備獨特的優勢 ［24-25] 。

由于 ＭＡ 過程中粉末顆粒不斷破碎并重新組合，最終獲得的每個微粒都是包含所有組分的納米粒子簇。 Ｃｏｖｅｒｄｉｌｌ[26] 為增加W，Zr組元的接觸面積，以Zr的燃燒熱實現W的引燃，采用 ＭＡ 工藝制備多種成分的 W-Zr混合粉末。表征分析中發現，W和Zr粉末經長時間球磨處理后， Zr的衍射峰顯著弱化，說明ＭＡ 過程中可能出現 Zr向W的固溶。改性粉末的靜爆實驗結果顯示，實驗中的總能量釋放要高于合金中Zr所含化學能，顯然，部分W被引燃并參與了釋能反應。 Ｚｈａｏ 等 ［27] 系統開展了機械合金化制備Ｗ-Zr亞穩態合金粉體的研究工作，并對W-Zr合金粉末的固溶度擴展機制、熱穩定性機理等均做了較為詳細的報道。整體來看， ＭＡ 工藝在調控W-Zr 合金性能方面展現出一定的應用潛力，但是該工藝主要應用在W-Zr粉體的制備，后續仍需要借助熱壓、放電等離子燒結（ｓｐａｒｋｐｌａｓｍａ?。螅椋睿簦澹颍椋睿?， ＳＰＳ ）等燒結工藝才能實現Ｗ-Zr合金材料的致密成型。

綜上，機械合金化法在制備W-Zr 合金粉體方面展現出良好的應用潛力，并且制備得到的納米晶合金粉體為超飽和固溶體結構或無序非晶結構，以此為原料，有望獲得性能更加優異的W-Zr合金。熱壓法相較于壓制-燒結兩步法，可以降低燒結溫度、提升燒結致密度和合金強度，在W-Zr 合金的制備中更具優勢。

1.2　 電弧熔煉法

電弧熔煉是指通過持續的高能集束等離子體擊打原料表面，將能量傳遞給原料，從而促使原料加熱至熔融狀態，待合金原料形成液池后自行或在電磁攪拌輔助下 混 合 均 勻，隨 后 快 速 凝 固 形 成 鑄 態 合 金 的 工藝 ［28] 。由于電弧熔煉制備合金中可能會形成部分超飽和固溶體相，并伴隨有一定程度的晶格畸變效應，往往可以得到性能較為優異的合金材料，因此電弧熔煉近年來被廣泛應用于難熔合金的制備 ［29] 。

趙文天等 ［30] 采用非自耗電弧熔煉工藝，經過至少兩次的真空熔煉得到了成分均勻、無偏析夾雜的W-Zr合金。但由于W的熔點過高，受限于電極的極限溫度，采用該方法制備的合金中W含量不能超過40％（質量分數，下同）。為制備高W含量的W-Zr合金材料，劉桂濤等 ［31] 將粉末冶金工藝與自耗電弧熔煉工藝相結合，把粉末冶金制得的W-Zr合金棒作為自耗電極，再經一次或多次重熔，得到成分均勻、無組織偏析的W-Zr 合金材料。通過該方法可以制備W含量高達70％的熔煉態W-Zr合金，并且合金的致密度與強韌性均要優于粉末冶金態合金。劉凱等 ［32] 將ZrＴｉ粉與 Ｗ粉混合燒結，得到 φ30ｍｍ×200ｍｍ 的鎢鋯鈦合金棒，再用真空自耗電弧爐對其進行兩次自耗熔煉，樣品密度相比于粉末冶金樣品密度提升8.4％ ，實現完全致密，抗拉強度也從0.85GPa提升至1.3GPa 。

目前來看，采用真空電弧熔煉制備的 W-Zr合金基本可以實現材料的全致密或近全致密成型，力學性能表現也較為優異。但是，鑄態合金在冷卻凝固過程通常會形成氣孔、偏析等缺陷，后續仍需要配合軋制、熱處理等工藝以提升材料性能。并且，當前電弧熔煉法只能制備較小尺寸樣品，對于W含量較高、尺寸較大的樣品，需要多次熔煉，不僅工藝繁瑣，而且對操作人員的要求高，工業化生產難度較大。

2、Ｗ-Zr合金 RSMs 的性能特點

2.1　 侵徹性能

W-Zr 合金作為戰斗部殼體或破片材料，優良的侵徹性能是基礎條件，而密度和強度則是決定戰斗部侵徹能力的兩大重要因素 ［33] 。密度高，彈丸在飛行末端動能大，侵徹能力也就越強；強度則確保材料在抗爆轟加載、飛行過程以及穿甲過程中的完整性。對于W-Zr合金，其組元均為中高密度元素，其中W的密度為19.25ｇ/cm3 ，Zr的密度為6.52g/cm3 ，為制備高密度合金體系提供了良好的基礎。通常，W-Zr 合金體系中的W元 素 占 比 為 34％ ～75％ ，密 度 跨 度 為 7.8～13g/cm3 ，這一數值高于鋼，接近部分Ｗ 基合金，確保了W-Zr 合金具備足夠的動能侵徹能力。

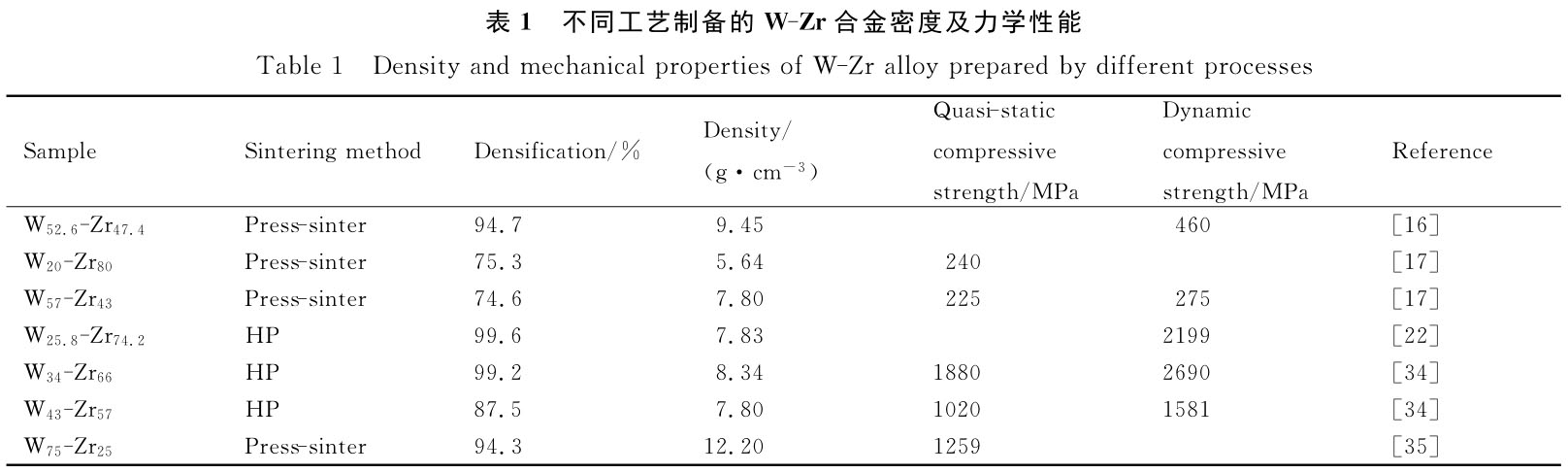

W-Zr 合金的力學性能表現同樣優異。表 1 匯總了不同工藝制備的W-Zr 合金密度、致密度及力學性能 ［16-17 ， 22 ， 34-35] ?？梢钥吹剑瑹釅簾Y制備的 W-Zr合金準靜態抗壓強度普遍在 1000 MPa以上，有些體系甚至達到1880MPa ，部分W／ Zr基非晶復合材料的抗拉強度也超過了1000MPa 。而不銹鋼材料經退火處理后強度仍低于1000MPa ，高比重鎢合金，如93W，經形變、熱處 理 等 強 化處理后，強度 極 限 一 般 不 超 過1500MPa[36] 。 W-Zr合金在密度、準靜態強度指標上均不弱于當前戰斗部的主用殼體材料（鋼及鎢合金）。

盡管 W-Zr合金在室溫下的破碎失效通常發生在彈性變形段，但 Ｆｕ 等 ［37] 的 研 究 顯 示，當 變 形 溫 度 升 至618～718Ｋ之間，W／ Zr基非晶復合材料的拉伸曲線中展現出明顯的“加工硬化”現象，斷裂應變率得到顯著改善。除此之外，W-Zr合金還具備優異的動態力學性能。據劉曉俊等 ［34] 報道，在470ｓ-1 的應變率下，Ｗ-Zr合金的抗壓強度為1060 MPa ，當應變率增加到1200ｓ－1 后，抗壓強度隨之增加到2880MPa ，失效應變更是提升3倍以上，展現出優良的動態力學強度以及顯著的應變率效應。

研究顯示，在高速沖擊下，W-Zr合金存在明顯的正應變率效應以及高速摩擦溫升導致的熱軟化效應，這使得W-Zr 合 金 破 片 具 有 更 強 的 穿 透 能 力 ［38] 。

Ｓｈａｎｇ 等[22]對 比 了 相 同 密 度 的W-Zr 合 金 與40CrＮｉ2ＭｏＡ 不銹鋼對多層靶板的侵徹性能，實驗采用二級 輕 氣 炮 將 不 同 材 料 制 備 的 長 棒 （φ7 ｍｍ×70ｍｍ ）加速至 2000ｍ ／ ｓ 以上速度，隨后射入靶箱對多層鋼板進行穿甲測試。對于不銹鋼材料，其最大穿孔直徑為長棒直徑的 7.9倍，損傷區域最大直徑為長棒直徑的 26.5倍；而W-Zr合金的最大穿孔直徑則達到了長棒直徑的 13.2 倍，接近不 銹 鋼 穿孔直 徑的2 倍，受損區域最大直徑也提升至長棒直徑的 30.5倍，侵徹效果顯著優于不銹鋼材料。高速攝像照片顯示，當W-Zr 合金以 2180ｍ ／ ｓ 或更高的速度撞擊多層間隔板時，會發生劇烈的燃燒反應。這種動能和化學能的耦合損傷效應促使W-Zr合金對多層靶產生更大的穿孔和損傷面積。

2.2　 反應釋能

2001 年，王樹山等[39] 對 93 Ｗ合金以及W-Zr 合金破片引燃屏蔽裝藥的能力進行了測試，結果顯示，93Ｗ 合金對屏蔽彈藥的臨界起爆速度為 868.6ｍ ／ ｓ ，而 Ｗ－ Zr合金的臨界起爆速度僅為733.2ｍ ／ ｓ 。陳偉等 ［40] 通過對比不同破片穿燃油箱時的瞬態壓力、壓力恢復時間和油箱內烴氣濃度等指標，證實 W-Zr合金破片相比于W合金具有更加優異的引燃縱火能力，并指出 W-Zr合金優異的縱火能力源于其更大的碎片分散角和多火點引燃。據統計，不同加載速度下W-Zr合金的碎片飛散角均大于90° ，且加載速度越快，飛散角也相應越大。廣泛分布的小破片在摩擦力的作用下形成多個火點，引燃燃油。徐豫新等 ［41] 在分析 W-Zr破片引燃鋼板屏蔽燃油的過程中也得到了相似結論，Ｗ-Zr破片在穿透鋼制油箱后，可以有效引燃柴油表面的油氣混合物，而隨著 Zr含量的升高，破片的引燃能力也會提升。但是，Zr含量的增加卻削弱了破片的侵徹能力，部分高Zr含量的W-Zr破片出現無法穿透鋼板的現象。

W-Zr 合金優異的縱火特性吸引了大量學者對其反應過程及機理的研究。 Ｒｅｎ 等 ［42] 采用高速攝像記錄了W-Zr 合金在霍普金森桿加載下反應的全過程，如圖1所示?？梢钥吹剑琖-Zr合金在壓桿的高速撞擊下破碎成飛濺的碎片云。較小的碎片（ ＜100 μ ｍ）與空氣充分接觸后開始燃燒并迅速蔓延，這些小尺寸火球不僅可以確保對附近目標的有效破壞，而且由于顆粒質量小、動能低，殺傷半徑也會相應減小，從而降低對無辜旁觀者的傷害；而中等尺寸碎片 （100～200μ ｍ ）雖不能立刻燃燒，但是在小顆粒持續燃燒熱的激發下，也會發生燃燒放熱反應；而大型碎片 （ ＞200μ ｍ ）由于和空氣的接觸面積非常小，且飛行過程中熱量損失很大，因此在整個撞擊過程中都不會發生反應，這部分碎片主要對目標起到機械貫穿傷害。

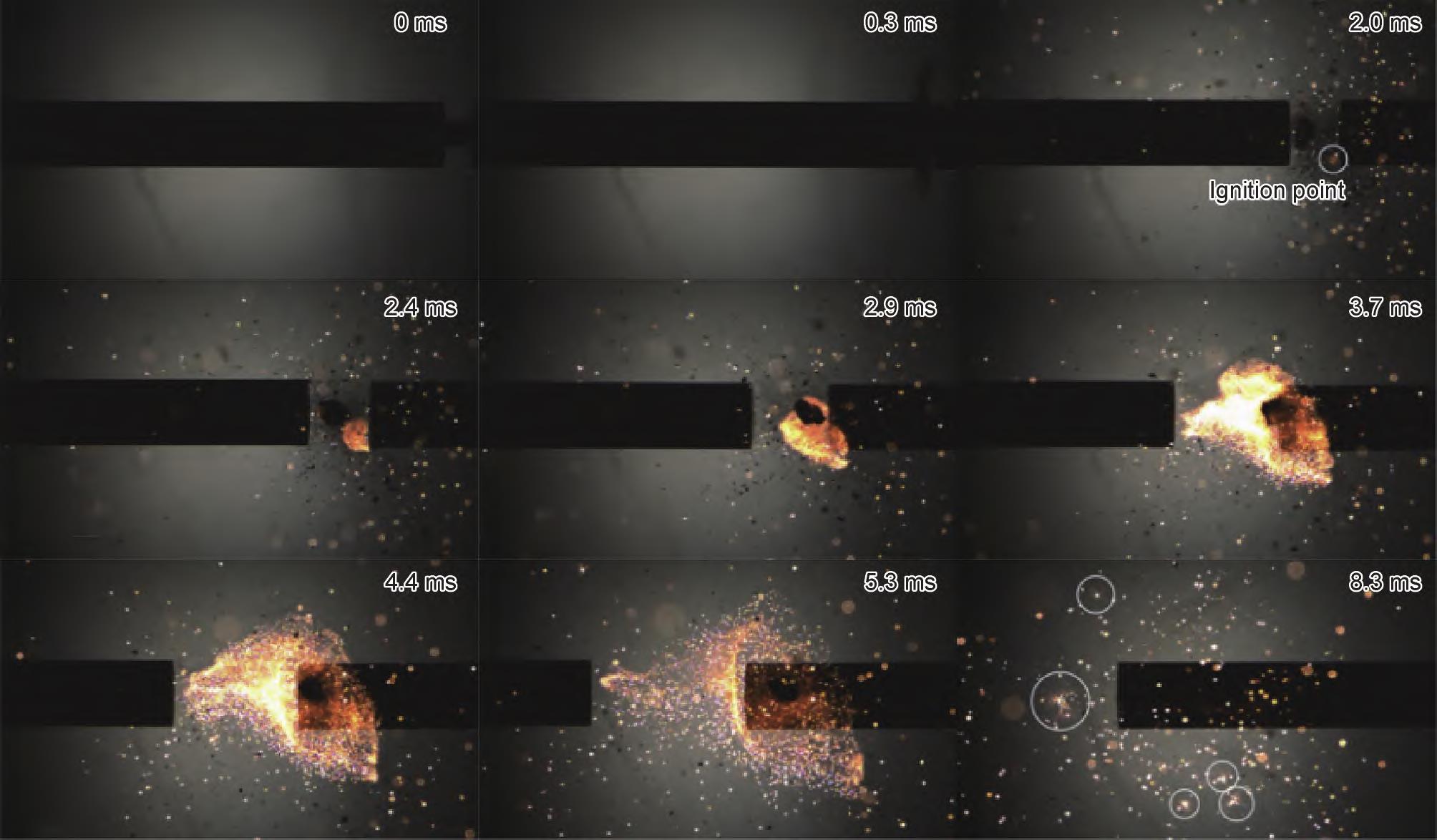

圖１　Ｗ － Ｚｒ合金在動態沖擊不同時間下的高速攝像照片［ ４２ ］

Ｆｉｇ．１　Ｈｉｇｈ － ｓｐｅｅｄ?。穑瑁铮簦铮纾颍幔穑瑁椋恪。穑瑁铮簦铮蟆。铮妗。?－ Ｚｒ?。幔欤欤铮蟆。幔簟。洌椋妫妫澹颍澹睿簟。簦椋恚濉。幔妫簦澹颉。洌睿幔恚椋恪。椋恚穑幔悖簦?４２

由此可見，W-Zr 合金的破碎行為將直接影響后續的反應特性。而脆性材料在動態加載下的破碎行為伴隨著多裂紋生成及快速擴展，除了與沖擊速度、沖擊壓力相關外，還與材料的本征特性有關，具有較高的復雜性和不確定性 ［43] 。根據張青艷 [44] 對于脆性材料破碎行為的研究報道，脆性材料的強度越高，斷裂前儲存的應變能也會越高。而更高的應變能會促使合金破碎更加充分，同時碎片飛行速度也越快，這對于反應結構材料的釋能特性是有益的。因此，材料本身的細觀特征，如物相組成、孔洞缺陷、顆粒形狀、尺寸等，通過影響材料的破碎行為，進而影響體系的能量釋放。對于W-Zr合金，其燒結后的物相組成除了主相W和Zr外，還會形成W2 Zr，ZrＣ 等脆性相，加劇材料的脆性 ［45] 。因此，W-Zr合金在準靜態及動態加載下的失效行為通常是沿晶斷裂主導的瞬間破壞。這種斷裂模式有助于獲得尺寸更為細小的碎片云，增加與空氣的接觸面積，提升反應效率。并且，由于燒結制備的W-Zr 合金往往存在一定的孔洞缺陷，這對于缺陷敏感性較高的脆性材料將產生較大影響 ［46] 。總體來看，目前關于細觀特征對W-Zr 合金破碎行為影響的系統性研究較少，喬良 ［47] 通過將細觀尺度上的沖擊壓縮響應與反應熱化學模型相結合，初步建立起材料細觀特征（顆粒形狀、尺寸、分布）與宏觀反應特性的關聯機制，具備一定的借鑒價值。

由于合金在動態斷裂過程中，裂紋尖端的非彈性變形通常伴隨著熱量的產生 ［48] ，因此，裂紋尖端在沖擊引發過程中，實際上扮演了反應“熱點”的作用，裂紋的擴展過程可以看作是熱源在材料中的傳播過程。Ｒｅｎ等 ［42] 構建了預測裂紋尖端溫度的理論模型，預測結果如圖 2 所示?？梢钥吹?，W-Zr 合金在 200ｓ－1 以上的高應變速率下發生撞擊破碎時，裂紋尖端溫度均達到450℃以上。而在空氣環境下，粒徑106 μｍ 的Zr粉的引燃溫度只需222 ℃ ，并且，粉塵的引燃點還會隨表面積的增大進一步降低 ［49] 。因此，基于模型預測得到的“熱點”溫度遠高于引燃Zr所需溫度，這使得高速撞擊并充分破碎的W-Zr碎片云在與空氣接觸后迅速被引燃。

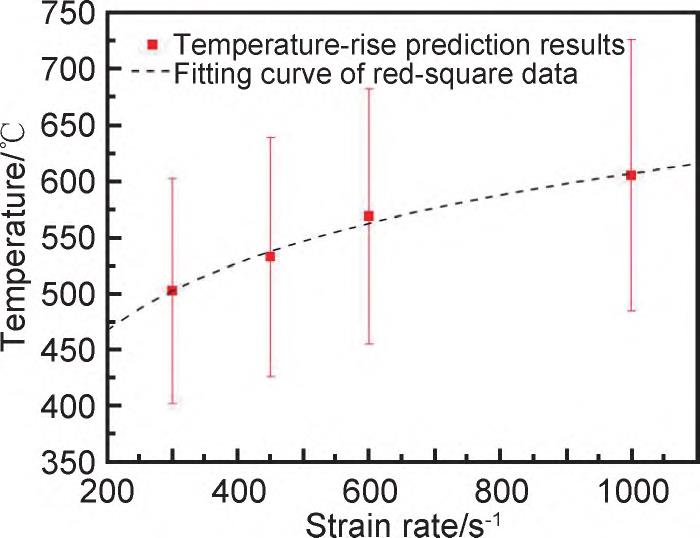

圖 ２　Ｗ － Ｚｒ 合金在不同應變率下的溫度預測 ［４２ ］

Ｆｉｇ．２?。裕澹恚穑澹颍幔簦酰颍濉。穑颍澹洌椋悖簦椋铮睢。铮妗。?－ Ｚｒ　ａｌｌｏｙａｔ?。洌椋妫妫澹颍澹睿簟。螅簦颍幔椋睢。颍幔簦澹螅?４２ ］

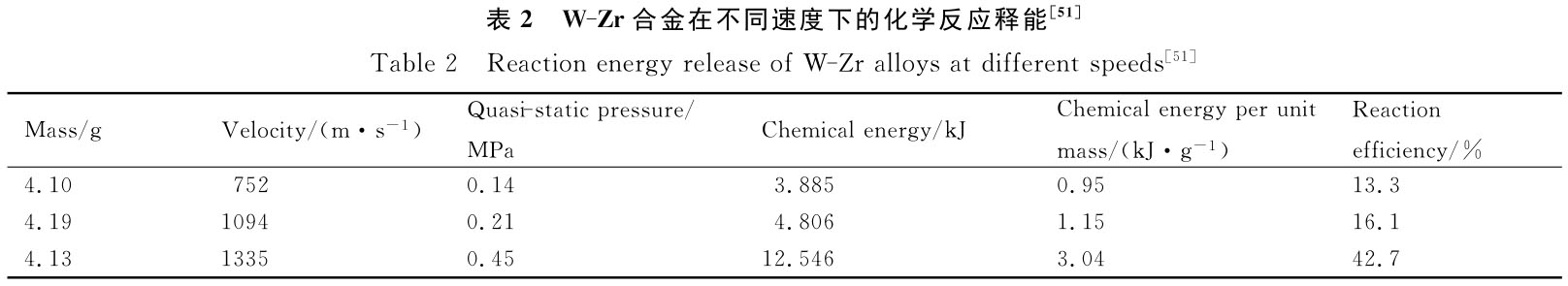

Ｒｅｎ 等[45] 采用 霍普金森桿研究了 元 素 配 比 對Ｗ-Zr合金動態反應特性的影響，從反應的宏觀效果來看， Zr占比較高的 Zr66 ／W34 體系，反應劇烈程度明顯超過低 Zr含量的 Zr43 ／W57 體系，說明 Zr是 W-Zr合金反應活性的重要來源。在反應產物分析中也發現大量液滴狀的 ZrＯ 2 顆粒，這種液滴狀顆粒通常是熔融態合金凝固形成的，說明 Zr的燃燒火焰溫度很可能超過了ZrＯ 2的熔點（2700 ℃ ）[50] 。而W與 Ｗ2 Zr仍保持原有結構并未參與反應釋能，再次證實 W-Zr合金體系的能量釋放來源為Zr的氧化。惰性組元W以及燒結過程中產生的W2 Zr不參與反應，在一定程度上影響體系的釋能表現。為進一步對W-Zr合金受到沖擊后的能量釋放率進行定量分析，Ｚｈａｎｇ 等[51] 采用彈道槍實驗裝置開展了W-Zr合金在不同速度下的打靶實驗，并基于靶箱超壓數據及一維沖擊波理論，計算了不同速度下的化學反應釋能，結果見表2 ?？梢园l現，沖擊速度（沖擊壓力）在決定W-Zr含能結構材料的能量釋放特性方面起著重要作用。隨著沖擊速度的加快，反應現象更加劇烈，靶箱內的準靜態超壓值也相應更高。 在 1335 ｍ ／ ｓ 的 速 度 下，能 量 釋 放 率 達 到42.7％ ，單位質量的能量釋放為3.04ｋＪ ，這一數值甚至要優于部分 Ａｌ-Ｎｉ[52]及 Ａｌ－ ＰＴFe[53] 體系。

W-Zr合金 RSMs的反應特性不僅與材料本身特性及沖擊速度有關，還與彈丸形狀和目標物材質有關。據 Ｌｉｕ 等 ［54] 報道，采用同樣配比、不同形狀（立方體、圓柱形、球形）的W-Zr 合金引燃屏蔽航空煤油時，立方體試樣的破碎程度最完全，引燃效果最好，圓柱形試樣次之，球形試樣最差。 Ｌｕｏ 等 ［35] 則在彈道槍實驗 中 發現，靶板材 料、靶 板 厚 度等因素對 于Ｗ-Zr合金反應特性有顯著影響。如圖 3 （ ａ ）所示，Ｗ-Zr合金沖擊鋼板時的臨界沖擊速度和板厚均要低于 Ａｌ 板，這是因為鋼的密度大于鋁，在相同沖擊速度下撞擊鋼板產生的沖擊壓力更高。而當含能破片沖擊相同材料的靶板時，由于破片發生反應的臨界能量是恒定的，因此臨界沖擊速度與板的厚度成反比。圖 3 （ ｂ ）為不同配比W-Zr 合金（樣品 Ａ ， Ｂ ）在不同沖擊壓力下的反應釋能特性對比?？芍?，當沖擊壓力過高時，靶箱內檢測到的能量釋放總量以及對應的能量釋放率反而可能出現降低。這是因為，爆轟加載速度過快，沖擊壓力超出W-Zr 合金的承載強度極限，破片在射入靶箱前破碎的比率增加，導致參與靶箱內反應的比率降低 ［55] ，這也暴露出 W-Zr 合金抗爆轟加載能力有限的問題。

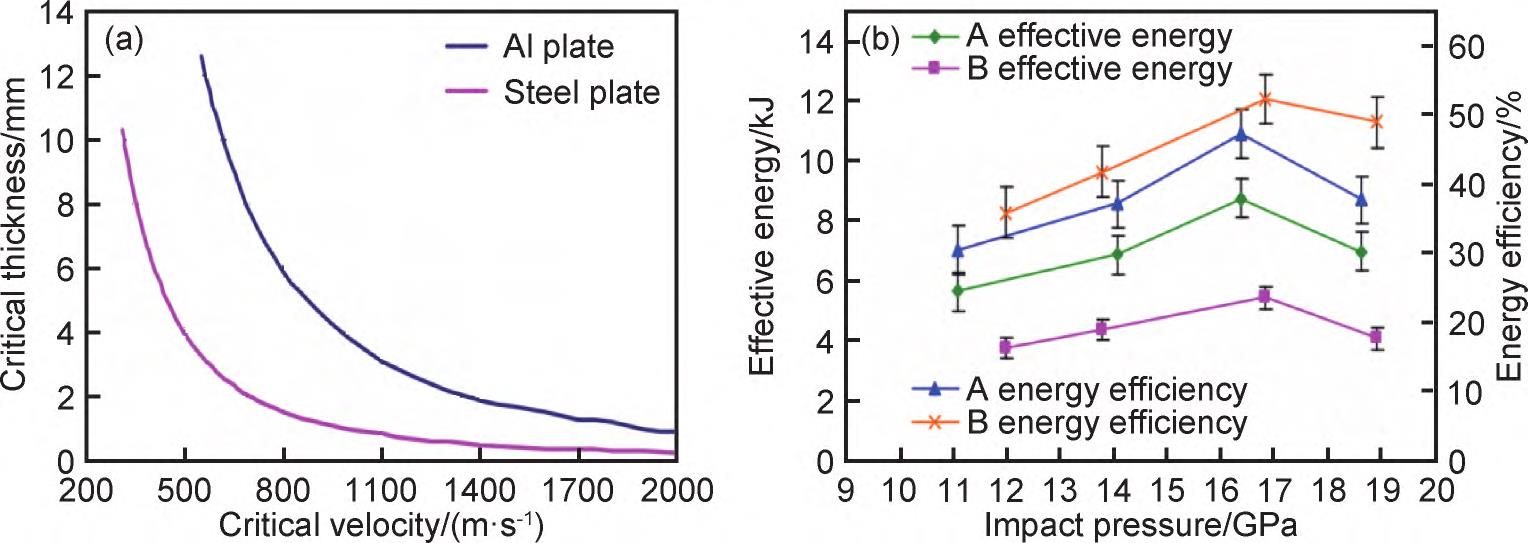

圖 ３?。?－ Ｚｒ 合金臨界反應速度與材料厚度（ ａ ），能量釋放量、能量釋放率與沖擊壓力的關系（ ｂ ）［ ３５ ］

Ｆｉｇ．３?。遥澹欤幔簦椋铮睿螅瑁椋稹?ｂｅｔｗｅｅｎ?。悖颍椋簦椋悖幔臁。觯澹欤铮悖椋簦幔睿洹。悖颍椋簦椋悖幔臁。簦瑁椋悖耄睿澹螅蟆。铮妗。?－ Ｚｒ　ａｌｌｏｙ （ ａ ），ａｎｄ?。澹妫妫澹悖簦椋觯濉。澹睿澹颍纾?， ｅｎｅｒｇｙ　 ｅｆｆｉｃｉｅｎｃｙ　 ｗｉｔｈ?。椋恚穑幔悖簟。穑颍澹螅螅酰颍?（ ｂ ）［ ３５ ］

整體來看，W-Zr合金具有優異的侵徹性能以及良好的沖擊反應特性，燃燒縱火能力強，符合反應結構材料的設計需求，但也存在一些問題。如W-Zr 合金為典型的高強脆性材料，其在室溫下的壓縮應變率通常不足1.5％ ，動態加載下的斷裂應變率也低于 3％[34] ，在承受爆轟加載時，過高的脆性易導致合金提前破碎，消耗化學潛能。此外，釋能元素的單一也極大限制合金反應特性的提升。因此，要進一步推動W-Zr合金在 RSMs中的應用，一方面要調控合金的脆性，另一方面要盡可能提升合金中的活性組元占比。

3、Ｗ-Zr合金 RSMs 的性能改進

3.1　 脆性調控

W-Zr合金的脆性來源主要是制備過程中引入的脆性W2 Zr及 ZrＣ 相。根據W-Zr 平衡相圖（圖 4 ）[27] ，無論W， Zr組元選用何種配比，在高溫成型（燒結或熔煉）過程中，W2 Zr的出現是難以避免的。而當前Ｗ-Zr合金的主流制備工藝為熱壓燒結，由于燒結溫度較高（1500℃ 及以上），一般采用高強石墨作為模具，勢必會引發 Zr和 Ｃ 的反應形成 ZrＣ ，加劇W-Zr 合金的脆性。

圖４　Ｗ －Ｚｒ二元平衡相圖 ［２７ ］

Ｆｉｇ．４?。?－ Ｚｒ　ｂｉｎａｒｙ　 ｅｑｕｉｌｉｂｒｉｕｍ?。穑瑁幔螅濉。洌椋幔纾颍幔?［２７ ］

針對脆性合金的改性問題， Ｗｉｅｓｎｅｒ 等 ［56] 提出通過在脆性材料表面包覆具備較高斷裂韌性的材料，來有效阻止脆性材料的裂紋擴展。基于此思想， Ｗａｎｇ等 ［57] 采用電沉積工藝在球狀Ｗ-Zr合金表面鍍覆 Ｎｉ涂層，制備了具有核殼結構的W-Zr彈丸。在火藥爆轟驅動下，未鍍 Ｎｉ 涂層的W-Zr 彈丸在飛行過程中已經發生破碎氧化。并且，由于飛行過程中的摩擦溫升，碎片表面的 ZrＯ 2 薄膜在熱應力作用下破裂，內部組分持續氧化，導致彈丸在擊中目標前已經損耗大量化學能。相比之下，鍍 Ｎｉ涂層有效地阻止了 W-Zr合金裂紋的擴展，使彈丸在擊發、飛行的全路徑保持結構的完整性，免受氧化影響，從而最大程度保留W-Zr 破片的釋能潛力。除電沉積工藝鍍覆涂層外，一些學者還通過燒結工藝將W-Zr合金與韌性材料結合制備復合反應材料。如束慶海等 ［58] 將Ｗ-Zr合金作為內層，與含有 Ａｌ 粉、 Ｎｉ 粉及增強相粉末的外層在 500 ℃ 下真空燒結1ｈ ，得到了一種外韌內脆的復合反應材料。

該材料的準靜態抗壓強度可達1500MPa ，并且可有效擊穿6ｍｍ 厚的 Ａ3鋼板，引燃屏蔽燃油。包覆韌性外殼的方式雖然提升W-Zr 合金的抗爆轟加載能力，但并未從本質上解決W-Zr 的脆性問題。為限制合金中脆性W2 Zr相的形成， Ｘｉｎｇ 等[59] 通過Ｆａｃｔｓａｇｅ軟件的相圖模塊計算了1673Ｋ ／ 0.1MPa條件下 Ｗ-Ｔｉ －Zr體系的三元平衡相圖，發現Ｔｉ的添加可以抑制W-Zr合金中W2 Zr相的形成。當W含量恒定時，隨著 Ｔｉ 含量的增加，脆性的W2 Zr相逐漸消失，體系傾向于形成簡單的 ＢＣＣ固溶體結構。隨后設計制備了5％～60％Ｔｉ含量的 Ｗ-Ｔｉ-Zr合金，結果顯示，當Ｔｉ含量達到25％時，合金中的 ＷＴｉ固溶體相完全取代 Ｗ2 Zr，并且與 α 基體形成完全共格界面。界面結合力的提升增強了沿相界面的裂紋擴展阻力，力學性能測試結果顯示，隨著 Ｔｉ含量從5％增加到50％ ，W-Zr合金的動態抗壓強度從852 MPa增加到2361 MPa ，斷裂應變也從2.7％增加到7.9％ ，合金的強韌性得到明顯提升。

Ｔｉ的添加抑制了W2 Zr的產生，全面提升合金的強韌性，但同時也明顯降低W-Zr體系的密度。當 Ｔｉ含量達到 50％ 時， Ｗ-Ｔｉ－ Zr體系的密度僅為 6.36g/cm3 ，遠低于常規W-Zr合金。由于合金的侵徹能力與密度直接相關，因此 Ｔｉ的添加雖然對W-Zr合金的強韌性有所 增 益，但 是 過 度 添 加 也 會 削 弱 破 片 的 侵 徹 能力 ［60] 。如何在維持 W-Zr合金高密度、高侵徹能力的同時改善合金脆性，是當前W-Zr 合金制備領域仍需進一步改進的方面。

3.2　 釋能改善

W-Zr 合金的能量釋放來源主要是 Zr的氧化燃燒，而W為惰性元素，一般僅作為配重組分存在，這在很大程度上降低了W-Zr 體系的整體能量密度 ［61] 。在

不大幅降低密度的前提下想要提升W-Zr 合金的能量釋放特性，主要有兩種方案：一是W／ Zr組元的部分替代；二是調控W的燃燒特性。對于方案一，可通過適量引入一些高燃燒熱值元素，除了前文提及的 Ｔｉ元素， Ｈｆ ，Ｔａ等高密度活性元素也是理想的備選組元。王璐瑤等 ［62] 選用Ｈｆ 元素代替部分 Zr，在 1553 ℃ 下真空燒結制備得到W-Zr-Ｈｆ 合金。沖擊反應實驗結果顯示，W-Zr－ Ｈｆ 合金可以成功擊穿多層靶板，動能侵徹能力優異，并且具備可觀的能量釋放效率。然而，Ｔｉ ， Ｈｆ ， Ｔａ 等元素均屬于貴金屬，大量替代會導致原材料成本的大幅增加。

在此背景下，部分研究者開始聚焦于W的燃燒特性調控。在很長一段時間里，W被視為難以參與反應的惰性組分，根據 Ｗｉｌｓｏｎ等 ［63] 提出的熱慣性（ｋρｃ ， ｋ為熱傳導率，ρ 為密度，ｃ 為比熱容）衡量標準，熱慣性值越高，物質越不容易發生燃燒反應。W的熱慣性比Ｔｉ ， Zr， Ｈｆ等活性金屬高了1個數量級，引燃難度明顯提升。此外，W的絕熱火焰溫度僅2670Ｋ，遠低于Zr和Ｔｉ（4000Ｋ以上），更增加其在空氣中自持燃燒的難度 ［64] 。但是W的惰性并不是絕對的，目前國內外已有部分學者陸續觀測并研究了W的燃燒反應。例如，Ｈｅｒｔｚｂｅｒｇ 等[64] 在粉塵爆炸實驗中記錄到W的燃燒反應，并計算了W粉的絕熱火焰溫度。 Ｋｗｏｎ等 ［65] 報道了納米W顆粒在空氣中的燃燒反應，火焰溫度為（1235±80 ） Ｋ ，說明在適當的誘發條件下，W也可以發生燃燒釋能。如 Ｃｏｖｅｒｄｉｌｌ等 ［66] 利用高能球磨增大Ｗ ， Zr顆粒的接觸面積，制備得到組元高度均勻且有少量固溶的W-Zr 混合粉末，并通過靜爆實驗證實改性W粉是可以被引燃釋能的。 Ｈａｓｔｉｎｇｓ等 ［67] 通過機械合金化的方式制備了三元 Ｂ-Ｔｉ-Ｗ 復合粉末，并采用定容燃燒室對其燃燒特性進行評估。結果顯示，Ｂ-Ｔｉ-Ｗ復合粉末不僅具備高放熱、高 燃燒速率等 優點，并且在 Ｂ ， Ｔｉ活性組元的催化作用下，惰性元素Ｗ 也發生快速燃燒反應。這一發現為調控W的燃燒特性提供了新的思路，即利用活性元素的催化誘導作用，可能會實現W的燃燒釋能。但上述工作均未將活性粉末進行燒結固化，并不是真正意義上的反應結構材料。

基于活化改性這一思路，Ｌｉ等[68] 采用機械合金化的方式將大量活性元素（ Ａｌ ， Zr）引入W晶格，制備Ｗ （ Ａｌ ），W（ Zr）超飽和固溶體合金粉末。在熱穩定性研究的基礎上，采用 Ａｌ ， Ｚｎ 等低熔點高燃燒熱值元素作為黏結 劑，熱壓 制備 了 一 系 列W基 反 應 結 構 材料 ［69] 。彈道槍實驗結果顯示，固溶改性后的W基合金在高速撞擊下燃燒反應更加劇烈，靶箱超壓值更高，能量釋放特性得到明顯提升。同時，在反應產物中檢測到大量的 ＷＯ 3 ，證實惰性元素W參與了燃燒釋能，這為W-Zr類反應結構材料的發展提供新的技術途徑。

4、結束語

W-Zr 合金在反應結構材料領域展現出巨大的應用潛力，經過二十余年的發展，已在材料制備工藝、侵徹性能、反應特性以及綜合性能提升等方面取得了長足進步，但仍有部分環節需要進一步的提升改進，主要包括以下 3 個方面：

（1 ）W-Zr合金的脆性改善。W／ Zr基非晶復合材料展現出了一定的高溫塑性變形能力，但 是 制 備 困難，大尺寸件的制備技術仍是需要攻克的技術瓶頸。

而常規W-Zr合金屬于典型的高強脆性材料，過高的脆性嚴重影響W-Zr合金作為結 構件的 加 工 使 用。后續可以通過調整元素配比抑制脆性相生成、添加第二相抑制裂紋擴展、改進燒結工藝等方面提升材料塑性。

（2 ）W-Zr合金的動態變形機制。W-Zr合金的反應釋能主要來源組元在沖擊過程中的氧化反應，而氧化反應的速度及程度與合金的破碎行為密切相關。因此，關于 W-Zr合金、Ｗ ／ Zr基非晶復合材料在高速沖擊下的動態變形機制、裂紋擴展機制均需要進一步挖掘，并在此基礎上建立起沖擊速度-破碎行為-反應效率的邏輯關系。

（3 ）W的活化改性工藝探索及燒結工藝優化。固溶活化已被證實可以誘導實現W的引燃，但是采用傳統球磨方式制備超飽和固溶體的周期較長，且過程中需要添加大量過程控制劑，導致緩慢氧化，消耗掉部分Zr的反應活性。因此，可以嘗試采用放電等離子球磨、攪拌球磨等高效球磨工藝制備W基超飽和固溶體。另外，超飽和固溶體合金粉末處于亞穩態，熱穩定性有限，在高溫下長時間保溫難以避免會發生脫溶析出。因此，以超飽和固溶體粉末為原料制備W／ Zr基合金時，可以考慮添加活化助劑或采用放電等離子燒結等工藝，以降低燒結溫度，提升燒結速率，減少溶質元素的析出。

參考文獻

[1] ?。龋眨牵取。?， ＭＯＮＴＧＯＭＥＲＹ　Ｊ?。?Ｒｅａｃｔｉｖｅ?。妫颍幔纾恚澹睿?： ＵＳ03961576Ａ [Ｐ] .1976-06-08.

[2] ?。龋粒樱裕桑危牵印。摹。?， ＤＲＥＩＺＩＮ?。拧。?Ｒｅａｃｔｉｖｅ?。螅簦颍酰悖簦酰颍幔臁。恚幔簦澹颍椋幔欤?：ｐｒｅｐａｒａｔｉｏｎ?。幔睿洹。悖瑁幔颍幔悖簦澹颍椋幔簦椋铮?[Ｊ] .Ａｄｖａｎｃｅｄ?。牛睿纾椋睿澹澹颍椋睿纭?Ｍａｔｅ －ｒｉａｌｓ ， 2017 ， 20 （ 3 ）： 1700631.

[3] ?。蹋伞。?， ＨＵＡＮＧ?。谩。?， ＣＨＥＮ?。?， ｅｔ　ａｌ.Ｆｏｒｍａｔｉｏｎ　ｏｆ　ｄｉｓｐｅｒｓｅｄ?。粒?／ＭｏＯ 3 ｉｎｔｅｒｆａｃｅｓ　ａｎｄ?。簦瑁澹椋颉。澹鍲eｃｔ?。铮睢。簦瑁濉。澹睿澹颍纾?ｒｅｌｅａｓｅ?。穑澹颍妫铮颍恚幔睿悖澹铮妗。粒?Ｎｉ　ｃｏｍｐｏｓｉｔｅｓ [Ｊ] .Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ ， 2022 ， 141 ： 107409.

[4] ?。耍龋粒茫龋粒裕眨摇。?， ＪＯＳＨＵＡ　Ｐ ， ＣＨＲＩＳＴＯＰＨＥＲ　Ｓ ， ｅｔ?。幔?Ｋｉｎｅ －ｔｉｃｓ?。幔睿洹。恚澹悖瑁幔睿椋螅怼。铮妗。椋纾睿椋簦椋铮睢。椋睢。颍澹幔悖簦椋觯濉。粒?／ Ｎｉ?。睿幔睿铮螅簦颍酰悖簦酰颍澹洌恚幔簦澹颍椋幔欤?[Ｊ] .Ｔｈｅ?。剩铮酰颍睿幔臁。铮妗。校瑁螅椋悖幔臁。茫瑁澹恚椋螅簦颍?Ｃ ， 2018 ， 122（ 47 ）： 27082-27092.

[5] 　ＹＡＮＧ　Ｘ?。?， ＨＥ?。?， ＨＥ　Ｙ ， ｅｔ?。幔?Ｉｎｖｅｓｔｉｇａｔｉｏｎ　ｏｆ?。簦瑁濉。螅瑁铮悖搿。悖铮?－ｐｒｅｓｓｉｏｎ?。猓澹瑁幔觯椋铮颍蟆。铮妗。粒?／ ＰＴFe?。悖铮恚穑铮螅椋簦澹蟆。鳎椋簦琛。澹穑澹颍椋恚澹睿簦幔臁。幔睿洌帷?Ｄｍｅｓｏｓｃａｌｅ-ｍｏｄｅｌ [Ｊ] .ＤｅFeｎｃｅ?。裕澹悖瑁睿铮欤铮纾?， 2022 ， 18 （ 1 ）： 62 －71.

[6] 　 陳志優 . 金屬／聚四氟乙烯反應材料制備和動態力學特性[Ｄ] . 北京：北京理工大學， 2016.

ＣＨＥＮ?。凇。?Ｐｒｅｐａｒａｔｉｏｎ?。穑颍铮悖澹螅蟆。幔睿洹。洌睿幔恚椋恪。恚澹悖瑁幔睿椋悖幔臁。穑颍铮穑澹颍簦铮妗。恚澹簦幔?／ ＰＴFe　ｒｅａｃｔｉｖｅ　ｍａｔｅｒｉａｌｓ [Ｄ] .Ｂｅｉｊｉｎｇ ： Ｂｅｉｊｉｎｇ　 Ｉｎｓｔｉｔｕｔｅ?。铮妫裕澹悖瑁睿铮欤铮纾?， 2016.

[7] 　 鄭保輝，王平勝，羅觀，等 . 超級鋁熱劑反應特性研究[Ｊ] . 含能材料， 2015 （10 ）： 1004-1009.

ＺＨＥＮＧ　Ｂ?。?， ＷＡＮＧ?。小。?， ＬＵＯ　Ｇ ， ｅｔ　ａｌ.Ｒｅａｃｔｉｏｎ?。穑颍铮穑澹颍簦椋澹蟆。铮妫螅酰穑澹颉。簦瑁澹颍恚椋簦澹?[Ｊ] .Ｃｈｉｎｅｓｅ?。剩铮酰颍睿幔臁。铮妗。牛睿澹颍纾澹簦椋恪。停幔簦澹颍椋幔欤?， 2015（ 10 ）： 1004-1009.

[8] 　 宋薛，王軍，楊光成，等 . 納米鋁熱劑 Ａｌ ／ ＣｕＯ 的制備及性能[Ｊ] . 含能材料， 2013 ，21 （ 1 ）： 39-43.

ＳＯＮＧ?。?， ＷＡＮＧ?。?， ＹＡＮＧ?。恰。?， ｅｔ　ａｌ.Ｓｙｎｔｈｅｓｉｓ?。幔睿洹。悖瑁幔颍幔悖簦澹颍椋?－ｔｉｏｎ?。铮妗。粒?／ ＣｕＯ　ｎａｎｏｔｈｅｒｍｉｔｅ [Ｊ] .Ｃｈｉｎｅｓｅ?。剩铮酰颍睿幔臁。铮妗。牛睿澹颍纾澹簦椋悖停幔簦澹颍椋幔欤?， 2013 ， 21 （ 1 ）： 39-43.

[9] ?。冢龋希铡。?， ＨＵ?。?， ＷＡＮＧ　Ｂ ， ｅｔ　ａｌ.Ｆａｂｒｉｃａｔｉｏｎ　ａｎｄ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆ?。簦瑁濉。危?Ａｌ　ｅｎｅｒｇｅｔｉｃ?。螅簦颍酰悖簦酰颍幔臁。恚幔簦澹颍椋幔臁。鳎椋簦琛。瑁椋纾琛。澹睿澹颍纾?ｄｅｎｓｉｔｙａｎｄ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ [Ｊ] .Ｊｏｕｒｎａｌ?。铮妗。粒欤欤铮蟆。幔睿洹。茫铮恚穑铮酰睿洌?，2020 ， 832 ： 154894.

[10] ?。兀桑希危恰。?， ＺＨＡＮＧ?。亍。?， ＴＡＮ?。汀。?， ｅｔ?。幔?Ｔｈｅ?。澹睿澹颍纾?ｒｅｌｅａｓｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓ?。铮妗。螅瑁铮悖?ｉｎｄｕｃｅｄ?。悖瑁澹恚椋悖幔臁。颍澹幔悖簦椋铮睢。铮妗。粒?／ Ｎｉ?。悖铮?－ｐｏｓｉｔｅｓ [Ｊ] .Ｊｏｕｒｎａｌ?。铮妗。校瑁螅椋悖幔臁。茫瑁澹恚椋螅簦颍?Ｃ ，2016 ， 120 （ 43 ）：24551-24559.

[11] ?。祝粒危恰。谩。?， ＨＥ?。?， ＪＩ?。?， ｅｔ?。幔?Ｉｎｖｅｓｔｉｇａｔｉｏｎ?。铮睢。螅瑁铮悖?ｉｎｄｕｃｅｄｒｅａｃｔｉｏｎ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ?。铮妗。帷r-ｂａｓｅｄ?。恚澹簦幔欤欤椋恪。纾欤幔螅?[Ｊ] .Ｉｎｔｅｒｍｅ －ｔａｌｌｉｃｓ ， 2017 ， 93 ： 383-388.

[12] 　 黃彩敏.金屬型含能結構材料的組織調控與力、熱特性研究[Ｄ] .長沙：國防科技大學， 2020.

?。龋眨粒危恰。谩。?Ｒｅｓｅａｒｃｈ?。铮睢。簦瑁濉。穑颍澹穑幔颍幔簦椋铮睢。幔睿洹。镸Paｃｔ-ｉｎｄｕｃｅｄｒｅａｃｔｉｏｎ　ｂｅｈａｖｉｏｒｓ?。妫铮颉。恚澹簦幔欤欤椋恪。澹睿澹颍纾澹簦椋恪。螅簦颍酰悖簦酰颍幔臁。恚幔簦澹颍椋幔欤?[Ｄ] .Ｃｈａｎｇｓｈａ ： Ｎａｔｉｏｎａｌ?。眨睿椋觯澹颍螅椋簦?ｏｆ　ＤｅFeｎｓｅ　Ｔｅｃｈｎｏｌｏｇｙ ， 2020.

[13] ?。祝粒危恰。?， ＬＩＵ?。?， ＬＩ　Ｓ ， ｅｔ?。幔?Ｉｎｖｅｓｔｉｇａｔｉｏｎ　ｏｎ?。颍澹幔悖簦椋铮睢。澹睿澹颍纾?，ｍｅｃｈａｎｉｃａｌ?。猓澹瑁幔觯椋铮颉。幔睿洹。镸Paｃｔ　ｉｎｓｅｎｓｉｔｉｖｉｔｙ　 ｏｆ?。?ＰＴFe-Ａｌｃｏｍｐｏｓｉｔｅｓ?。鳎椋簦琛。洌椋鍲eｒｅｎｔ?。住。穑澹颍悖澹睿簦幔纾?[Ｊ] .Ｍａｔｅｒｉａｌｓ?。?Ｄｅｓｉｇｎ ，2016 ， 92 ： 397-404.

[14] ?。祝牛伞。谩。?， ＶＩＴＡＬＩ?。?， ＪＩＡＮＧ?。?， ｅｔ　ａｌ.Ｑｕａｓｉ－ ｓｔａｔｉｃ?。幔睿洹。洌睿幔恚椋?/span>

ｒｅｓｐｏｎｓｅ?。铮妗。澹穑欤铮螅椋觯澹欤?ｃｏｎｓｏｌｉｄａｔｅｄ?。恚澹簦幔?ａｌｕｍｉｎｕｍ　ｐｏｗｄｅｒｍｉｘｔｕｒｅｓ [Ｊ] .Ａｃｔａ?。停幔簦澹颍椋幔欤椋?， 2012 ， 60 （ 3 ）： 1418-1432.

[15] 　 劉曉俊，任會蘭，寧建國 .Zr-Ｗ 多功能含能結構材料的制備及動態壓縮特性[Ｊ] . 復合材料學報，2016 ， 33 （ 10 ）： 2297-2303.

?。蹋桑铡。亍。?， ＲＥＮ?。取。?， ＮＩＮＧ　Ｊ?。?Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　ｄｙｎａｍｉｃ?。悖铮?－ｐｒｅｓｓｉｏｎ　ｐｒｏｐｅｒｔｉｅｓ?。铮妗r-Ｗ?。恚酰欤簦椋妫酰睿悖簦椋铮睿幔臁。澹睿澹颍纾澹簦椋恪。螅簦颍酰悖簦酰颍幔欤恚幔簦澹颍椋幔?[Ｊ] .Ａｃｔａ?。停幔簦澹颍椋幔濉。茫铮恚穑铮螅椋簦幔濉。樱椋睿椋悖?， 2016 ， 33 （ 10 ）：2297-2303.

[16] 　 張將，張先鋒，范秉源，等.鎢鋯合金的動態力學特性研究[Ｊ].兵器材料科學與工程， 2013 ， 36 （ 1 ）：3-6.

?。冢龋粒危恰。?， ＺＨＡＮＧ　Ｘ?。?， ＦＡＮ?。隆。?， ｅｔ?。幔?Ｄｙｎａｍｉｃ?。恚澹悖瑁幔睿椋悖幔欤穑颍铮穑澹颍簦椋澹蟆。铮妗。?Zr?。幔欤欤铮?[Ｊ] .Ｏｒｄｎａｎｃｅ?。停幔簦澹颍椋幔臁。樱悖椋澹睿悖濉。幔睿洹。牛?－ｇｉｎｅｅｒｉｎｇ ， 2013 ， 36 （ 1 ）： 3-6.

[17] 　 李朋輝 . 鎢鋯活性材料動態力學性能[Ｄ] . 北京：北京理工大學，2017.

　ＬＩ　Ｐ?。?Ｄｙｎａｍｉｃ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ?。铮妗。簦酰睿纾螅簦澹睢。椋颍悖铮睿椋酰怼。幔?－ｔｉｖｅ?。恚幔簦澹颍椋幔?[Ｄ] .Ｂｅｉｊｉｎｇ ： Ｂｅｉｊｉｎｇ　 Ｉｎｓｔｉｔｕｔｅ?。铮妗。裕澹悖瑁睿铮欤铮纾?， 2017.

[18] 　 秦穎楠，王玲，姚惠龍，等 . 一種含能鎢合金材料及制備方法：ＣＮ114657431Ａ [Ｐ] .2022-06-24.

　ＱＩＮ?。佟。?， ＷＡＮＧ?。?， ＹＡＯ?。取。?， ｅｔ　ａｌ.Ａｎ　ｅｎｅｒｇｅｔｉｃ?。簦酰睿纾螅簦澹睿幔欤欤铮?ｍａｔｅｒｉａｌ　ａｎｄ?。椋簦蟆。穑颍澹穑幔颍幔簦椋铮睢。恚澹簦瑁铮洌?ＣＮ114657431Ａ [Ｐ] .2022-06-24.

[19] ?。模粒印。?， ＰＡＴＲＡ?。?Ｆａｂｒｉｃａｔｉｏｎ?。幔睿洹。悖瑁幔颍幔悖簦澹颍椋幔簦椋铮睢。铮妗。睿幔睿?－Cr 2 Ｏ 3 ｄｉｓｐｅｒｓｅｄ　ｍｅｃｈａｎｉｃａｌｌｙ　 ａｌｌｏｙｅｄ　ａｎｄ?。悖铮睿觯澹睿簦椋铮睿幔臁。螅椋睿簦澹颍澹洌?Zr?。幔欤欤铮?[Ｊ] .Ｍａｔｅｒｉａｌｓ?。裕铮洌幔?： Ｐｒｏｃｅｅｄｉｎｇｓ ， 2020 ， 33 ： 5109-5115.

[20] 　 陶玉強，白書欣，陽世清，等.反應結構材料制備技術的研究現狀[Ｊ] .中國有色金屬學報， 2017 ， 27 （ 10 ）： 2079-2090.

?。裕粒稀。佟。?， ＢＡＩ　Ｓ　Ｘ ， ＹＡＮＧ?。印。?， ｅｔ?。幔?Ｒｅｓｅａｒｃｈ　ｓｔａｔｕｓ?。铮妗。穑颍澹穑?－ｒａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　 ｆｏｒ?。颍澹幔悖簦椋觯濉。恚幔簦澹颍椋幔臁。螅簦颍酰悖簦酰颍澹?［Ｊ] .Ｔｈｅ?。茫瑁?－ｎｅｓｅ　Ｊｏｕｒｎａｌ?。铮妗。危铮頕eｒｒｏｕｓ　Ｍｅｔａｌｓ ， 2017 ， 27 （ 10 ）： 2079-2090.

[21] 　ＸＩＥ?。凇。?， ＬＩＵ?。?， ＺＨＡＮＧ　Ｔ ， ｅｔ?。幔?Ａｃｈｉｅｖｉｎｇ　 ｈｉｇｈ?。螅簦颍澹睿纾簦?／ ｄｕｃ －ｔｉｌｉｔｙｉｎ?。猓酰欤搿。?Zr-Ｙ 2 Ｏ 3 ａｌｌｏｙ　ｐｌａｔｅ　ｗｉｔｈ?。瑁猓颍椋洹。恚镃rｏｓｔｒｕｃｔｕｒｅ[Ｊ] .Ｍａｔｅｒｉａｌｓ?。?Ｄｅｓｉｇｎ ， 2016 ， 107 ： 144-152.

[22] ?。樱龋粒危恰。?， ＲＥＮ?。?， ＺＨＡＮＧ?。?， ｅｔ　ａｌ.Ｅｘｐｅｒｉｍｅｎｔａｌ?。颍澹螅澹幔颍悖琛。铮睿洌幔恚幔纾濉。悖瑁幔颍幔悖簦澹颍椋螅簦椋悖蟆。铮妗。恚酰欤簦?ｓｐａｃｅｄ?。穑欤幔簦澹蟆。鳎椋簦琛。欤铮睿纭?ｒｏｄｓ?。铮妫螅簦澹澹臁。幔睿洹。?Zr　ｒｅａｃｔｉｖｅ?。恚幔簦澹颍椋幔臁。幔簟。瑁穑澹颍觯澹欤铮悖椋簦?ｉMPaｃｔ [Ｊ] .Ｍａ －ｔｅｒｉａｌｓ?。?Ｄｅｓｉｇｎ ， 2022 ， 216 ： 110564.

[23] 　ＳＵＲＹＡＮＡＲＡＹＡＮＡ?。?Ｍｅｃｈａｎｉｃａｌ?。幔欤欤铮椋睿纭?ａｎｄ?。恚椋欤欤椋睿?[Ｊ] .Ｐｒｏｇｒｅｓｓ?。椋睢。停幔簦澹颍椋幔欤蟆。樱悖椋澹睿悖?， 2001 ， 46 （ 1 ）： 1-184.

[24] ?。裕希遥遥拧。?， ＨＵＭＩＮＩＵＳＣ　Ｔ ， ＭＵＳＵ　Ｅ ， ｅｔ?。幔?Ｆａｂｒｉｃａｔｉｏｎ　ｏｆｎａｎｏCrｙｓｔａｌｌｉｎｅ　ｓｕｐｅｒｓａｔｕｒａｔｅｄ　Ｗ-Ａｌ?。幔欤欤铮蟆。鳎椋簦琛。澹睿瑁幔睿悖澹洹。簦瑁澹?－ｍａｌ　ｓｔａｂｉｌｉｔｙ　 ａｎｄ　ｈｉｇｈ?。螅椋睿簦澹颍幔猓椋欤椋簦?［Ｊ] .Ｔｈｅ?。剩铮酰颍睿幔臁。铮妗。校瑁螅椋悖螅幔睿洹。茫瑁澹恚椋螅簦颍?ｏｆ?。樱铮欤椋洌?， 2021 ，148 ： 109686.

[25] 　ＴＡＨＡ?。汀。?， ＹＯＵＮＥＳＳ　Ｒ?。?， ＺＡＷＲＡＨ?。汀。?Ｒｅｖｉｅｗ?。铮睢。睿幔睿?－ｃｏｍｐｏｓｉｔｅｓ?。妫幔猓颍椋悖幔簦澹洹。猓?ｍｅｃｈａｎｉｃａｌ?。幔欤欤铮椋睿?[Ｊ] .ＩｎｔｅｒｎａｔｉｏｎａｌＪｏｕｒｎａｌ　ｏｆ　Ｍｉｎｅｒａｌｓ?。停澹簦幔欤欤酰颍纾?ａｎｄ?。停幔簦澹颍椋幔欤?， 2019 ， 26 ： 1047 －1058.

[26] ?。茫希郑牛遥模桑蹋獭。痢。?Ｅｘｐｌｏｓｉｖｅ?。椋睿椋簦椋幔簦椋铮睢。铮妗。簦酰睿纾螅簦澹睢。猓幔螅澹洹。颍澹幔?－ｔｉｖｅ?。恚幔簦澹颍椋幔欤蟆。椋睢。幔椋?[Ｄ] .Ｉｌｌｉｎｏｉｓ ： Ｕｎｉｖｅｒｓｉｔｙ　 ｏｆ　Ｉｌｌｉｎｏｉｓ　ａｔ?。眨颍猓幔睿?－ＣｈａMPaｉｇｎ ， 2010.

[27] 　ＺＨＡＯ　Ｋ?。?， ＺＨＡＮＧ?。亍。?， ＬＩ　Ｓ ， ｅｔ　ａｌ.Ｔｈｅ?。妫铮颍恚椋睿纭?ｍｅｃｈａｎｉｓｍａｎｄ?。簦瑁澹颍恚幔臁。螅簦幔猓椋欤椋簦?ｏｆ?。?Zr?。螅酰穑澹?ｓａｔｕｒａｔｅｄ　ｓｏｌｉｄ?。螅铮欤酰簦椋铮睢。穑铮?－ｄｅｒ?。穑颍澹穑幔颍澹洹。猓?ｍｅｃｈａｎｉｃａｌ　ａｌｌｏｙｉｎｇ ［Ｊ] .Ｊｏｕｒｎａｌ?。铮妗。粒欤欤铮蟆。幔睿洌茫铮恚穑铮酰睿洌?， 2022 ， 920 ： 165928.

[28] 　 陳剛，羅濤，沈書成，等 . 難熔高熵合金的研究進展[Ｊ] . 材料導報， 2021 ，35 （ 17 ）： 17064-17080.

　ＣＨＥＮ?。?， ＬＵＯ?。?， ＳＨＥＮ?。印。?， ｅｔ?。幔?Ｒｅｓｅａｒｃｈ?。穑颍铮纾颍澹螅蟆。椋睢。颍澹妫颍幔悖簦铮颍瑁椋纾?ｅｎｔｒｏｐｙ　 ａｌｌｏｙｓ [Ｊ] .Ｍａｔｅｒｉａｌｓ?。遥澹穑铮颍簦?， 2021 ， 35 （ 17 ）：17064-17080.

[29] 　 姜萱，陳林，郝軒弘，等 . 難熔高熵合金制備及性能研究進展[Ｊ] .材料工程， 2022 ， 50 （3 ）： 33-42.

?。剩桑粒危恰。?， ＣＨＥＮ?。?， ＨＡＯ?。亍。?， ｅｔ?。幔?Ｒｅｓｅａｒｃｈ?。穑颍铮纾颍澹螅蟆。椋睢。穑颍澹穑幔颍幔簦椋铮睢。幔睿洹。穑颍铮穑澹颍簦椋澹蟆。铮妗。颍澹妫颍幔悖簦铮颍?ｈｉｇｈ　ｅｎｔｒｏｐｙ　 ａｌｌｏｙｓ [Ｊ] .Ｊｏｕｒｎａｌ　ｏｆ?。停幔簦澹颍椋幔欤蟆。牛睿纾椋睿澹澹颍椋睿?， 2022 ， 50 （ 3 ）： 33-42.

[30] 　 趙文天，葛文艷，劉桂濤，等.一種高W含量鎢合金的電弧熔煉方法： ＣＮ102492863Ａ ［Ｐ] .2012-06-13.

?。冢龋粒稀。住。?， ＧＥ?。住。?， ＬＩＵ?。恰。?， ｅｔ?。幔?Ａｎ?。幔颍恪。恚澹欤簦椋睿纭?ｍｅｔｈｏｄ?。铮妫簦酰睿纾螅簦澹睢。幔欤欤铮?ｗｉｔｈ?。瑁椋纾琛。簦酰睿纾螅簦澹睢。悖铮睿簦澹睿?：ＣＮ102492863Ａ [Ｐ] .2012-06-13.

[31] 　 劉桂濤，劉凱，梁棟，等 . 一種高W含量鎢鋯合金的制備方法：ＣＮ105177332Ａ [Ｐ] .2015-12-23.

?。蹋桑铡。恰。?， ＬＩＵ?。?， ＬＩＡＮＧ　Ｄ ， ｅｔ?。幔?Ａ　ｐｒｅｐａｒａｔｉｏｎ　ｍｅｔｈｏｄ?。铮妫簦酰睿纾螅簦澹睢。椋颍悖铮睿椋酰怼。幔欤欤铮?ｗｉｔｈ?。瑁椋纾琛。簦酰睿纾螅簦澹睢。悖铮睿簦澹睿?：ＣＮ105177332Ａ [Ｐ] .2015-12-23.

[32] 　 劉凱，梁棟，朱曦光，等 . 真空自耗熔煉對鎢鋯合金顯微組織與力學性能的影響[Ｊ] .兵器材料科學與工程，2016 ， 39 （ 1 ）： 79-84.

?。蹋桑铡。?， ＬＩＡＮＧ?。?， ＺＨＵ?。亍。?， ｅｔ　ａｌ.ＭｉCrｏｓｔｒｕｃｔｕｒｅ?。幔睿洹。恚澹悖瑁幔睿椋悖幔臁。穑颍铮穑澹颍簦椋澹蟆。铮妗。?Zr?。幔欤欤铮。穑颍澹穑幔颍澹洹。猓?ｖａｃｕｕｍ　ｃｏｎｓｕｍａｂｌｅ　ａｒｃ －ｍｅｌｔｉｎｇ [Ｊ] .Ｏｒｄｎａｎｃｅ?。停幔簦澹颍椋幔臁。樱悖椋澹睿悖濉。幔睿洹。牛睿纾椋睿澹澹颍椋睿?，2016 ， 39（ 1 ）： 79-84.

[33] 　 徐芳，鄒東利，何立峰，等.Ｗ-Ｎｉ－ Fe合金微觀組織與沖擊性能研究[Ｊ] . 硬質合金，2014 ， 31 （ 2 ）： 72-76.

?。兀铡。?， ＺＯＵ?。摹。?， ＨＥ?。獭。?， ｅｔ?。幔?Ｉｎｖｅｓｔｉｇａｔｉｏｎ?。铮睢。恚镃rｏｓｔｒｕｃｔｕｒｅａｎｄ?。镸Paｃｔ?。穑颍铮穑澹颍簦椋澹蟆。铮妗。?Ｎｉ-Fe?。幔欤欤铮?[Ｊ] .Ｃｅｍｅｎｔｅｄ?。茫幔颍猓椋洌?，2014 ， 31 （ 2 ）： 72-76.

[34] 　 劉曉俊，任會蘭，寧建國 . 不同配比W／ Zr活性材料沖擊反應實驗研究[Ｊ] . 材料工程，2017 ， 45 （ 4 ）： 77-83.

?。蹋桑铡。亍。?， ＲＥＮ?。取。?， ＮＩＮＧ?。省。?Ｅｘｐｅｒｉｍｅｎｔａｌ?。螅簦酰洌铮睢。镸Paｃｔ?。颍?－ｓｐｏｎｓｅ　ｏｆ?。?／ Zr　ｒｅａｃｔｉｖｅ　ｍａｔｅｒｉａｌｓ?。鳎椋簦琛。洌椋鍲eｒｅｎｔ?。穑颍铮穑铮颍簦椋铮睿?[Ｊ] .Ｊｏｕｒｎａｌ　ｏｆ　Ｍａｔｅｒｉａｌｓ?。牛睿纾椋睿澹澹颍椋睿?， 2017 ， 45 （ 4 ）： 77-83.

[35] 　ＬＵＯ　Ｐ ， ＷＡＮＧ?。?， ＪＩＡＮＧ　Ｃ ， ｅｔ?。幔?Ｅｘｐｅｒｉｍｅｎｔａｌ　ｓｔｕｄｙ　 ｏｎ　ｉｍ －ｐａｃｔ-ｉｎｉｔｉａｔｅｄ?。悖瑁幔颍幔悖簦澹颍蟆。铮妗。?／ Zr?。澹睿澹颍纾澹簦椋恪。妫颍幔纾恚澹睿簦?［Ｊ] .Ｍａｔｅ －ｉａｌｓ?。?Ｄｅｓｉｇｎ ， 2015 ， 84 （ 5 ）： 72-78.

[36] 　 于洋 .93Ｗ-4.9Ｎｉ－ 2.1Fe 合金熱變形強化與微觀組織研究[Ｄ] .哈爾濱：哈爾濱工業大學， 2005.

　ＹＵ　Ｙ.Ｓｔｕｄｙ　 ｏｎ?。瑁铮簟。洌澹妫铮颍恚幔簦椋铮睢。螅簦颍澹睿纾簦瑁澹睿椋睿纭?ａｎｄ?。恚镃rｏｓｔｒｕｃ －ｔｕｒｅ　ｏｆ　93Ｗ-4.9Ｎｉ-2.1Fe?。幔欤欤铮?[Ｄ] .Ｈａｒｂｉｎ ： Ｈａｒｂｉｎ　Ｉｎｓｔｉｔｕｔｅ?。铮妫裕澹悖瑁睿铮欤铮纾?， 2005.

[37] ?。疲铡。取。?， ＬＩＵ?。?， ＷＡＮＧ?。痢。?， ｅｔ?。幔?Ｈｉｇｈ-ｔｅｍｐｅｒａｔｕｒｅ　ｄｅｆｏｒｍａ －ｔｉｏｎ　ｂｅｈａｖｉｏｒｓ?。铮妗。?／ Zr?。猓幔螅澹洹。幔恚铮颍穑瑁铮酰蟆。椋睿簦澹颍穑澹睿澹簦颍幔簦椋睿纭?ｃｏｍ －ｐｏｓｉｔｅ [Ｊ] .Ｍａｔｅｒｉａｌｓ　＆ Ｄｅｓｉｇｎ ，2014 ， 58 ： 182-186.

[38] 　 何降潤 . 穿燃含能破片侵徹靶板后的毀傷效能[Ｄ] . 太原：中北大學， 2021.

?。龋拧。省。?Ｔｈｅ?。洌幔恚幔纾濉。澹妫妫椋悖椋澹睿悖?ｏｆ?。穑澹睿澹簦颍幔簦椋睿纭?ｅｎｅｒｇｅｔｉｃ?。妫颍幔?－ｍｅｎｔｓ?。穑澹睿澹簦颍幔簦椋睿纭?ｔａｒｇｅｔ　ｐｌａｔｅ [Ｄ] .Ｔａｉｙｕａｎ ：Ｃｅｎｔｒａｌ?。危铮颍簦琛。眨睿?－ｖｅｒｓｉｔｙ ， 2021.

[39] 　 王樹山，李朝君，馬曉飛，等.鎢合金破片對屏蔽裝藥撞擊起爆的實驗研究[Ｊ] . 兵工學報，2001 ， 22 （ 2 ）： 189-191.

?。祝粒危恰。印。?， ＬＩ?。谩。?， ＭＡ?。亍。?， ｅｔ　ａｌ.Ａｎ?。澹穑澹颍椋恚澹睿簦幔臁。螅簦酰洌?ｏｎ　ｔｈｅｉｎｉｔｉａｔｉｏｎ?。铮妗。悖铮觯澹颍澹洹。悖瑁幔颍纾濉。镸Paｃｔｅｄ　ｂｙ　 ｔｕｎｇｓｔｅｎ?。幔欤欤铮?ｆｒａｇｍｅｎｔｓ[Ｊ] .Ａｃｔａ?。粒颍恚幔恚澹睿簦幔颍椋?， 2001 ， 22 （ 2 ）： 189-191.

[40] 　 陳偉，趙文天，王健，等.鎢鋯合金破片毀傷過程研究[Ｊ] .兵器材料科學與工程， 2009 ， 32 （ 2 ）：108-111.

?。茫龋牛巍。?， ＺＨＡＯ?。住。?， ＷＡＮＧ?。?， ｅｔ　ａｌ.Ｓｔｕｄｙ　 ｏｆ?。洌幔恚幔纾椋睿纾穑颍铮悖澹螅蟆。妫铮颉。?Zr?。幔欤欤铮?ｆｒａｇｍｅｎｔ [Ｊ] .Ｏｒｄｎａｎｃｅ?。停幔簦澹颍椋幔臁。樱悖椋澹睿悖澹幔睿洹。牛睿纾椋睿澹澹颍椋睿?， 2009 ， 32 （ 2 ）： 108-111.

[41] 　 徐豫新，韓旭光，張宏亮，等 . 鎢鋯合金破片對鋼板屏蔽燃油的穿燃實驗[Ｊ] .北京理工大學學報，2013 ， 33 （ 2 ）： 199-202.

?。兀铡。佟。?， ＨＡＮ?。亍。?， ＺＨＡＮＧ?。取。?， ｅｔ?。幔?Ｅｘｐｅｒｉｍｅｎｔａｔｉｏｎ　ｏｆｔｕｎｇｓｔｅｎ-ｚｉｒｃｏｎｉｕｍ　ａｌｌｏｙ　 ｆｒａｇｍｅｎｔ?。椋纾睿椋簦椋铮睢。妫酰澹臁。鳎椋簦琛。螅簦澹澹臁。穑欤幔簦澹螅瑁椋澹欤洌澹?[Ｊ] .Ｔｒａｎｓａｃｔｉｏｎｓ　ｏｆ　Ｂｅｉｊｉｎｇ　 Ｉｎｓｔｉｔｕｔｅ　ｏｆ?。裕澹悖瑁睿铮欤铮纾?，2013 ， 33 （ 2 ）： 199-202.

[42] ?。遥牛巍。取。?， ＬＩＵ　Ｘ　Ｊ ， ＮＩＮＧ　Ｊ?。?ＩMPaｃｔ－ ｉｎｉｔｉａｔｅｄ　ｂｅｈａｖｉｏｒ　ａｎｄ?。颍?－ａｃｔｉｏｎ?。恚澹悖瑁幔睿椋螅怼。铮妗。?／ Zr?。悖铮恚穑铮螅椋簦澹蟆。鳎椋簦琛。樱龋校隆。螅澹簦酰?[Ｊ] .ＡＩＰＡｄｖａｎｃｅｓ ， 2016 ， 6 （ 11 ）： 115205.

[43] ?。伲希危恰。?， ＫＡＩ　Ｘ.Ｍｏｄｅｌｌｉｎｇ　 ｏｆ?。洌睿幔恚椋恪。猓澹瑁幔觯椋铮酰颉。铮妗。悖铮頒rｅｔｅｍａｔｅｒｉａｌｓ　ｕｎｄｅｒ?。猓欤幔螅簟。欤铮幔洌椋睿?[Ｊ] .Ｉｎｔｅｒｎａｔｉｏｎａｌ?。剩铮酰颍睿幔臁。铮妗。樱铮欤椋洌螅Γ樱簦颍酰悖簦酰颍澹?， 2004 ， 41 （ 1 ）： 131-143.

[44] 　 張青艷.脆性材料在準靜態和沖擊壓縮載荷作用下的動態碎裂過程[Ｄ] . 寧波：寧波大學，2019.

?。冢龋粒危恰。选。?Ｆｒａｇｍｅｎｔａｔｉｏｎｓ?。铮妗。猓颍椋簦簦欤濉。恚幔簦澹颍椋幔欤蟆。酰睿洌澹颉。瘢酰幔螅?－ｓｔａｔｉｃ?。幔睿洹。洌睿幔恚椋恪。悖铮恚穑颍澹螅螅椋铮?[Ｄ] .Ｎｉｎｇｂｏ ： Ｎｉｎｇｂｏ?。眨睿椋觯澹颍螅椋簦?，2019.

[45] 　ＲＥＮ?。?， ＬＩＵ?。?， ＮＩＮＧ　Ｊ.ＭｉCrｏｓｔｒｕｃｔｕｒｅ　ａｎｄ?。恚澹悖瑁幔睿椋悖幔臁。穑颍铮穑澹?－ｔｉｅｓ?。铮妗。?Zr?。颍澹幔悖簦椋觯濉。恚幔簦澹颍椋幔欤?[Ｊ] .Ｍａｔｅｒｉａｌｓ　Ｓｃｉｅｎｃｅ　ａｎｄ?。牛睿纾?－ｎｅｅｒｉｎｇ ： Ａ ， 2016 ， 660 ： 205-212.

[46] 　ＰＡＬＩＷＡＬ?。?， ＲＡＭＥＳＨ?。恕。?ＥｆFeｃｔ?。铮妗rａｃｋ?。纾颍铮鳎簦琛。洌睿幔恚椋悖螅铮睢。簦瑁濉。颍幔簦?ｓｅｎｓｉｔｉｖｅ?。猓澹瑁幔觯椋铮颉。铮妗。瑁铮?ｐｒｅｓｓｅｄ?。猓铮颍铮睢。悖幔颍猓椋洌?[Ｊ] .ＳCrｉｐｔａ　Ｍａｔｅｒｉａｌｉａ ， 2007 ， 57 （ 6 ）： 481-484.

[47] 　 喬良 . 多功能含能結構材料沖擊反應與細觀特性關聯機制研究[Ｄ] .南京：南京理工大學， 2013.

　ＱＩＡＯ?。?Ｓｔｕｄｙ　 ｏｎ?。簦瑁濉。澹鍲eｃｔｓ　ｏｆ?。恚澹螅铮螅悖幔欤濉。悖瑁幔颍幔悖簦澹颍椋螅簦椋恪。铮睿螅瑁铮悖搿。颍澹幔悖簦椋铮睢。猓澹瑁幔觯椋铮颉。铮妗。恚酰欤簦椋妫酰睿悖簦椋铮睿幔臁。澹睿澹颍纾澹簦椋恪。螅簦颍酰悖簦酰颍幔欤恚幔簦澹颍椋幔欤?[Ｄ] .Ｎａｎｊｉｎｇ ： Ｎａｎｊｉｎｇ　 Ｕｎｉｖｅｒｓｉｔｙ　 ｏｆ?。樱悖椋澹睿悖濉。?Ｔｅｃｈｎｏ －ｌｏｇｙ ， 2013.

[48] ?。疲桑牛蹋摹。省。?Ｈｏｔ?。螅穑铮簟。椋纾睿椋簦椋铮睢。恚澹悖瑁幔睿椋螅恚蟆。妫铮颉。澹穑欤铮螅椋觯澹?[Ｊ] .Ａｃｃｏｕｎｔｓ?。铮妗。茫瑁澹恚椋悖幔臁。遥澹螅澹幔颍悖?， 1992 ， 25 （ 11 ）： 489-496.

[49] ?。茫希希校牛摇。浴。?Ｒｅｖｉｅｗ　ｏｆ?。椋颍悖铮睿椋酰?ｚｉｒｃａｌｏｙ?。穑颍铮穑瑁铮颍椋悖椋簦?[Ｒ] .Ｗａｓｈｉｎｇｔｏｎ ： Ｒｏｃｋｗｅｌｌ　Ｉｎｔｅｒｎａｔｉｏｎａｌ ， 1984.

[50] ?。拢粒模桑希蹋痢。?， ＤＲＥＩＺＩＮ?。拧。?Ｃｏｍｂｕｓｔｉｏｎ　ｏｆ?。恚镃rｏｎ-ｓｉｚｅｄ?。穑幔颍簦?－ｃｌｅｓ?。铮妗。簦椋簦幔睿椋酰怼。幔睿洹。椋颍悖铮睿椋酰?[Ｊ] .Ｐｒｏｃｅｅｄｉｎｇｓ?。铮妗。簦瑁濉。茫铮恚猓酰螅簦椋铮睿桑睿螅簦椋簦酰簦?， 2013 ， 34 （ 2 ）： 2237-2243.

[51] 　ＺＨＡＮＧ?。亍。?， ＳＨＩ　Ａ　Ｓ ， ＱＩＡＯ　Ｌ ， ｅｔ　ａｌ.Ｅｘｐｅｒｉｍｅｎｔａｌ?。螅簦酰洌?ｏｎｉMPaｃｔ-ｉｎｉｔｉａｔｅｄ　ｃｈａｒａｃｔｅｒｓ　ｏｆ?。恚酰欤簦椋妫酰睿悖簦椋铮睿幔臁。澹睿澹颍纾澹簦椋恪。螅簦颍酰悖簦酰颍幔欤恚幔簦澹颍椋幔欤?[Ｊ] .Ｊｏｕｒｎａｌ?。铮妗。粒穑穑欤椋澹洹。校瑁螅椋悖?， 2013 ， 113 ： 083508.

[52] 　 張度寶，汪濤，魚銀虎，等.Ｎｉ-Ａｌ含能結構材料沖擊釋能行為研究[Ｊ] .稀有金屬，2017 ， 41 （ 1 ）： 40-44.

　ＺＨＡＮＧ?。摹。?， ＷＡＮＧ?。?， ＹＵ?。佟。?， ｅｔ?。幔?ＩMPaｃｔ　ｅｎｅｒｇｙ　 ｒｅｌｅａｓｅｂｅｈａｖｉｏｒｓ?。铮妗。危?Ａｌ　ｅｎｅｒｇｅｔｉｃ?。螅簦颍酰悖簦酰颍幔臁。恚幔簦澹颍椋幔?[Ｊ] .ＣｈｉｎｅｓｅＪｏｕｒｎａｌ?。铮妗。遥幔颍濉。停澹簦幔欤?， 2017 ， 41 （ 1 ）： 40-44.

[53] 　ＷＡＮＧ?。?， ＺＨＥＮＧ　Ｙ ， ＹＵ　Ｑ ， ｅｔ?。幔?ＩMPaｃｔ－ ｉｎｄｕｃｅｄ?。椋睿椋簦椋幔簦椋铮睢。幔睿洌澹睿澹颍纾?ｒｅｌｅａｓｅ　ｂｅｈａｖｉｏｒ?。铮妗。颍澹幔悖簦椋觯濉。恚幔簦澹颍椋幔欤骩Ｊ] .Ｊｏｕｒｎａｌ?。铮妗。粒穑?－ｌｉｅｄ?。校瑁螅椋悖?， 2011 ， 110 （ 7 ）： 074904.

[54] ?。蹋桑铡。?， ＬＩＵ?。?， ＣＨＥＮ?。?， ｅｔ　ａｌ.Ｅｘｐｅｒｉｍｅｎｔａｌ　ｒｅｓｅａｒｃｈ?。铮睢。椋纾睿?－ｔｉｎｇ　 ｔｈｅ?。幔觯椋幔簦椋铮睢。耄澹颍铮螅澹睿濉。猓?Zr?。颍澹幔悖簦椋觯濉。妫颍幔纾恚澹睿?[Ｊ] .Ｊｏｕｒｎａｌｏｆ?。校瑁螅椋悖?： ＣｏｎFeｒｅｎｃｅ?。樱澹颍椋澹?， 2021 ， 1855 （ 1 ）： 012040.

[55] 　 徐光澤，張良，張興高，等 . 活性破片侵徹 Ｑ235 鋼靶穿燃后效實驗研究[Ｊ] .火工品，2021 （ 2 ）： 19-22.

?。兀铡。恰。?， ＺＨＡＮＧ　Ｌ ， ＺＨＡＮＧ　Ｘ?。?， ｅｔ　ａｌ.Ｓｔｕｄｙ　 ｏｎ?。幔妫簦澹颍澹鍲eｃｔ?。铮妫穑澹睿澹簦颍幔簦椋睿纭?Ｑ235ｓｔｅｅｌ　ｂｙ　 ｒｅａｃｔｉｖｅ　ｆｒａｇｍｅｎｔ ［Ｊ] .Ｉｎｉｔｉａｔｏｒｓ?。Γ校?－ｒｏｔｅｃｈｎｉｃｓ ， 2021 （ 2 ）： 19-22.

[56] ?。祝桑牛樱危牛摇。谩。?， ＨＡＹＥＳ　Ｂ ， ＳＭＩＴＨ?。印。?， ｅｔ　ａｌ.Ｉｎｖｅｓｔｉｇａｔｉｏｎ?。椋睿簦铮簦瑁濉。恚澹悖瑁幔睿椋悖蟆。铮妗rａｃｋ　ａｒｒｅｓｔ?。椋睢。欤幔颍纾濉。穑欤幔簦澹蟆。铮妗?.5％Ｎｉ?。裕停茫校螅簦澹澹?[Ｊ] .Ｆａｔｉｇｕｅ?。?Ｆｒａｃｔｕｒｅ?。铮妗。牛睿纾椋睿澹澹颍椋睿纭?Ｍａｔｅｒｉａｌｓ?。?Ｓｔｒｕｃ －ｔｕｒｅｓ ， 2010 ， 17 （ 2 ）： 221-233.

[57] ?。祝粒危恰。獭。?， ＪＩＡＮＧ?。省。?， ＬＩ?。?， ｅｔ?。幔?Ｉｍｐｒｏｖｉｎｇ　 ｔｈｅ　ｄａｍａｇｅ?。穑?－ｔｅｎｔｉａｌ?。铮妗。?Zr　ｒｅａｃｔｉｖｅ?。螅簦颍酰悖簦酰颍濉。恚幔簦澹颍椋幔臁。酰睿洌澹颉。澹簦颍澹恚濉。欤铮幔洌椋睿纾悖铮睿洌椋簦椋铮?[Ｊ] .ＤｅFeｎｃｅ?。裕澹悖瑁睿铮欤铮纾?， 2021 ， 17 （ 2 ）： 467-477.

[58] 　 束慶海，石艷松，呂席卷，等.含強韌外層及脆性內層的復合含能破片及其制備方法： ＣＮ113649579Ａ [Ｐ] .2021-11-16.

?。樱龋铡。选。?， ＳＨＩ?。佟。?， ＬＹＵ　Ｘ　Ｊ ， ｅｔ?。幔?Ａｎ?。澹睿澹颍纾澹簦椋恪。妫颍幔纾恚澹睿簦螅鳎椋簦琛。螅簦颍铮睿纭?ａｎｄ　ｄｕｃｔｉｌｅ　ｏｕｔｅｒ　ｌａｙｅｒ　ａｎｄ　ｂｒｉｔｔｌｅ?。椋睿睿澹颉。欤幔澹颉。幔睿洹。椋簦螅穑颍澹穑幔颍幔簦椋铮睢。恚澹簦瑁铮?： ＣＮ113649579Ａ [Ｐ] .2021-11-16.

[59] ?。兀桑危恰。獭。?， ＬＩＵ?。亍。?， ＣＡＯ?。凇。?， ｅｔ　ａｌ.ＥｆFeｃｔ?。铮妗。椋頒rｅａｓｉｎｇ　 Ｔｉｃｏｎｔｅｎｔ?。铮睢。簦瑁濉。穑瑁幔螅?， ｉｎｔｅｒｆａｃｅ ， ｄｙｎａｍｉｃ?。恚澹悖瑁幔睿椋悖幔臁。穑颍铮穑澹颍簦椋澹螅幔睿洹。猓幔欤欤椋螅簦椋恪。穑澹颍妫铮颍恚幔睿悖濉。铮妗。?Ｔｉ-Zr?。幔欤欤铮?[Ｊ] .Ｍａｔｅｒｉａｌｓ?。樱悖椋澹睿悖澹幔睿洹。牛睿纾椋睿澹澹颍椋睿?： Ａ ， 2022 ， 831 ： 142196.

[60] ?。兀桑危恰。?， ＬＩＵ　Ｘ ， ＨＥ　Ｃ ， ｅｔ　ａｌ.Ｓｔｕｄｙ　 ｏｎ?。穑澹睿澹簦颍幔簦椋铮睢。穑澹颍妫铮颍恚幔睿悖澹铮妗r-Ｔｉ-Ｗ?。幔欤欤铮蟆。酰睿洌澹颉。瑁椋纾琛。螅穑澹澹洹。镸Paｃｔｉｎｇ?。穑颍铮悖澹螅?[Ｊ] .Ｊｏｕｒ －ｎａｌ　ｏｆ　Ｐｈｙｓｉｃｓ ： ＣｏｎFeｒｅｎｃｅ?。樱澹颍椋澹?， 2021 ， 1965 （ 1 ）： 012109.

[61] ?。蹋桑铡。?， ＳＨＩ?。?， ＤＵ　Ｘ ， ｅｔ　ａｌ.Ｈｙｐｅｒｖｅｌｏｃｉｔｙ　ｐｅｎｅｔｒａｔｉｏｎ?。猓澹瑁幔觯椋铮颍幔睿洹。妫椋颍澹猓幔欤臁。颍幔洌椋幔簦椋铮睢。悖瑁幔颍幔悖簦澹颍椋螅簦椋悖蟆。铮妗。簦酰睿纾螅簦澹?ｚｉｒｃｏｎｉｕｍ?。颍澹幔?－ｔｉｖｅ?。穑颍铮辏澹悖簦椋欤?[Ｊ] .Ｉｎｔｅｒｎａｔｉｏｎａｌ?。剩铮酰颍睿幔臁。铮妗。蒑Paｃｔ　Ｅｎｇｉｎｅｅｒｉｎｇ ，2022 ， 171 ： 104390.

[62] 　 王璐瑤，蔣建偉，李梅，等 . 鎢鋯鉿活性合金破片沖擊釋能行為實驗研究[Ｊ] .兵工學報，2019 ， 40 （ 8 ）： 1603-1610.

?。祝粒危恰。獭。?， ＪＩＡＮＧ?。省。?， ＬＩ?。?， ｅｔ?。幔?Ｅｘｐｅｒｉｍｅｎｔａｌ?。颍澹螅澹幔颍悖琛。铮睿澹睿澹颍纾?ｒｅｌｅａｓｅ?。猓澹瑁幔觯椋铮颉。铮妗。?／Zr／ Ｈｆ?。幔欤欤铮?ｆｒａｇｍｅｎｔ [Ｊ] .Ａｃｔａ　Ａｒｍａｍｅｎｔａｒｉｉ ， 2019 ， 40 （ 8 ）： 1603-1610.

[63] ?。祝桑蹋樱希巍。摹。?， ＳＴＯＬＴＺＦＵＳ　Ｊ?。?Ｍｅｔａｌｓ　ｆｌａｍｍａｂｉｌｉｔｙ ： ｒｅｖｉｅｗａｎｄ　ｍｏｄｅｌ?。幔睿幔欤螅椋?[Ｊ] .ＡＳＴＭ　Ｓｐｅｃｉａｌ　Ｔｅｃｈｎｉｃａｌ?。校酰猓欤椋悖幔簦椋铮?，2000 ， 9 ： 469.

[64] 　ＨＥＲＴＺＢＥＲＧ?。?， ＺＬＯＣＨＯＷＥＲ?。伞。?， ＣＡＳＨＳＨＤＯＬＬＡＲ?。恕。?Ｍｅｔａｌ?。洌酰螅簟。悖铮恚猓酰螅簦椋铮?： ｅｘｐｌｏｓｉｏｎ?。欤椋恚椋簦?， ｐｒｅｓｓｕｒｅｓ ， ａｎｄ?。簦澹恚穑?－ｒａｔｕｒｅｓ [Ｊ] .Ｓｙｍｐｏｓｉｕｍ?。铮睢。茫铮恚猓酰螅簦椋铮?， 1992 ， 24 （ 1 ）： 1827-1835.

[65] ?。耍祝希巍。佟。?， ＧＲＯＭＯＶ?。痢。?， ＩＬＹＩＮ?。痢。?， ｅｔ　ａｌ.Feａｔｕｒｅｓ?。铮妗。穑?－ｓｓｉｖａｔｉｏｎ ， ｏｘｉｄａｔｉｏｎ　ａｎｄ?。悖铮恚猓酰螅簦椋铮睢。铮妗。簦酰睿纾螅簦澹睢。睿幔睿铮穑铮鳎洌澹颍蟆。猓幔椋?[Ｊ] .Ｉｎｔｅｒｎａｔｉｏｎａｌ?。剩铮酰颍睿幔臁。铮妗。遥澹妫颍幔悖簦铮颍?Ｍｅｔａｌｓ　ａｎｄ?。龋幔颍洹。停?－ｔｅｒｉａｌｓ ， 2005 ， 22 （ 6 ）： 235-241.

[66] ?。茫希郑牛遥模桑蹋獭。痢。?， ＤＥＬＡＮＥＹ?。?， ＪＥＮＮＲＩＣＨ?。?， ｅｔ?。幔?Ｔｕｎｇ －ｓｔｅｎ　ｃｏｍｂｕｓｔｉｏｎ?。椋睢。澹穑欤铮螅椋觯澹欤?ｉｎｉｔｉａｔｅｄ?。?／ Zr?。恚澹悖瑁幔睿椋悖幔臁。幔欤欤铮骩Ｊ] .Ｊｏｕｒｎａｌ　ｏｆ?。牛睿澹颍纾澹簦椋恪。停幔簦澹颍椋幔欤?， 2014 ， 32 ： 135-145.

[67] 　ＨＡＳＴＩＮＧＳ?。摹。?， ＳＣＨＯＥＮＩＴＺ?。?， ＤＲＥＩＺＩＮ?。拧。?Ｈｉｇｈ　ｄｅｎｓｉｔｙｒｅａｃｔｉｖｅ　ｃｏｍｐｏｓｉｔｅ?。穑铮鳎洌澹颍?[Ｊ] .Ｊｏｕｒｎａｌ?。铮妗。粒欤欤铮蟆。?Ｃｏｍ －ｐｏｕｎｄｓ ， 2017 ， 735 ： 1863-1870.

[68] ?。蹋伞。?， ＹＵ　Ｔ ， ＺＨＡＮＧ?。亍。?， ｅｔ?。幔?Ｐｒｅｐａｒａｔｉｏｎ?。幔睿洹。穑颍铮穑澹颍簦椋澹蟆。铮妗。祝?Ａｌ ） ａｌｌｏｙ　ｐｏｗｄｅｒｓ [Ｊ] .Ｊｏｕｒｎａｌ　ｏｆ?。校瑁螅椋悖?： ＣｏｎFeｒｅｎｃｅ?。樱澹颍椋澹?，2020 ， 1507 ： 022008.

[69] 　 趙孔勛，劉澤人，張周然，等.機械合金化對 ＷZrＺｎ合金沖擊反應特性的影響[Ｊ] . 稀有金屬材料與工程，2023 ， 52 （ 3 ）： 999-1006.

?。冢龋粒稀。恕。?， ＬＩＵ　Ｚ?。?， ＺＨＡＮＧ?。凇。?， ｅｔ?。幔?ＥｆFeｃｔ?。铮妗。恚澹悖瑁幔睿椋悖幔欤幔欤欤铮椋睿纭?ｏｎ?。镸Paｃｔ?。椋睿椋簦椋幔簦澹洹。颍澹幔悖簦椋铮睢。悖瑁幔颍幔悖簦澹颍椋螅簦椋悖蟆。铮妗。譠rＺｎａｌｌｏｙ [Ｊ] .Ｒａｒｅ?。停澹簦幔臁。停幔簦澹颍椋幔欤蟆。幔睿洹。牛睿纾椋睿澹澹颍椋睿纾?2023 ， 52 （ 3 ）：999-1006.

基金項目：國家自然科學基金（ 11972372 ， Ｕ20Ａ20231 ）

收稿日期： 2023-02-21 ；修訂日期：2023-05-11

通訊作者：李順（ 1981 —），男，教授，博士，研究方向為金屬基復合材料及含能結構材料，聯系地址：湖南省長沙市開福區東風路街道德雅路109 號國 防 科 技 大 學 空 天 科 學 學 院 材 料 科 學 與 工 程 系 （ 410073 ），Ｅ-ｍａｉｌ ： ｌｉｎｕｄｔ＠163.ｃｏｍ ；唐宇（ 1983 —），男，教授，博士，研究方向為高熵合金及其武器化應用，聯系地址：湖南省長沙市開福區東風路街道德雅路109號國防科技大學空天科學學院材料科學與工程系（ 410073 ），Ｅ-ｍａｉｌ ： ｔａｎｇｙｕ16＠ｎｕｄｔ.ｅｄｕ.ｃｎ
